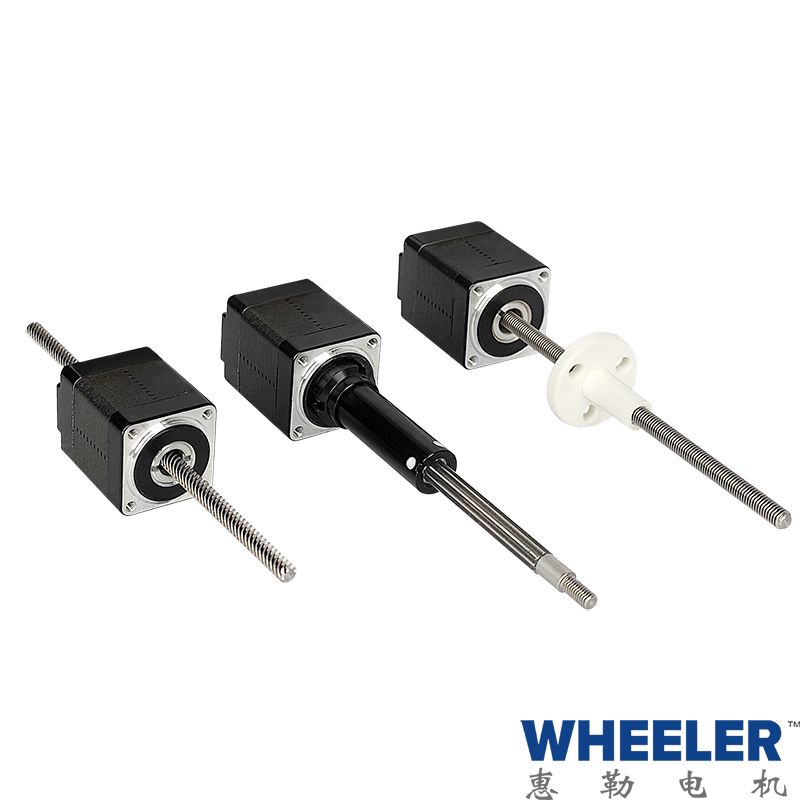

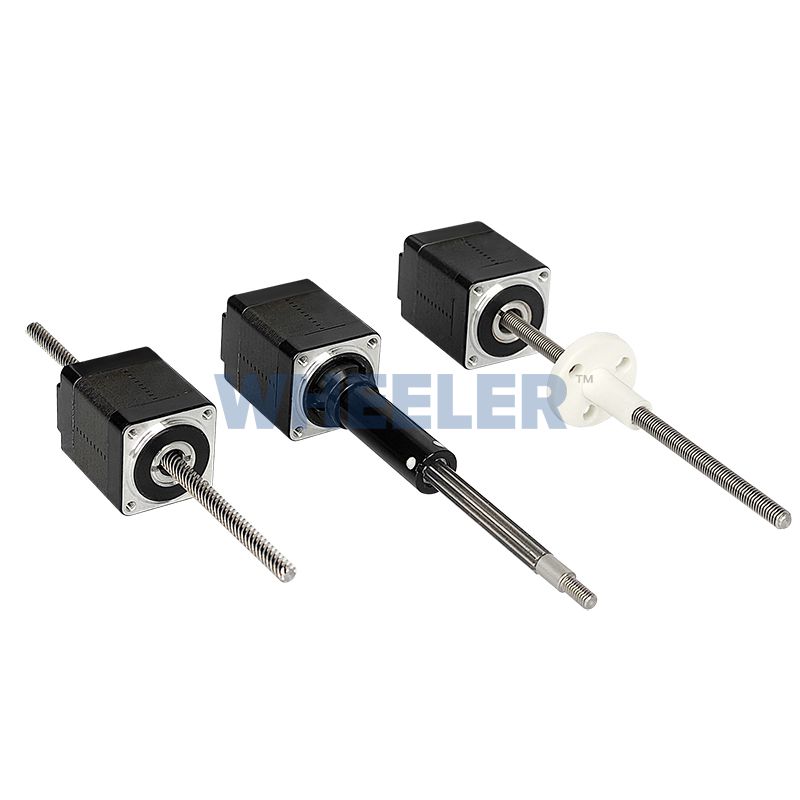

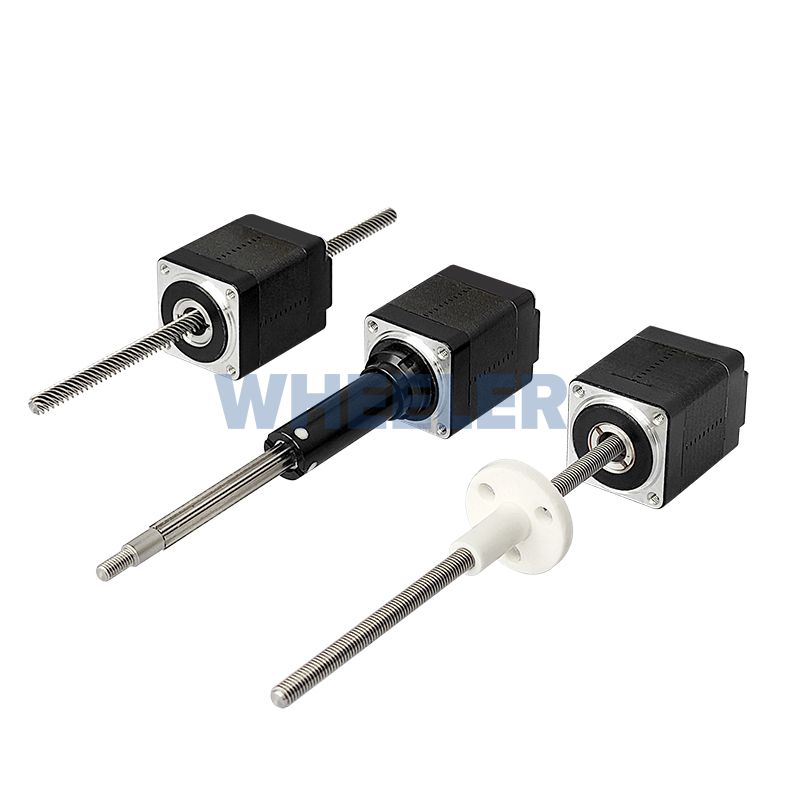

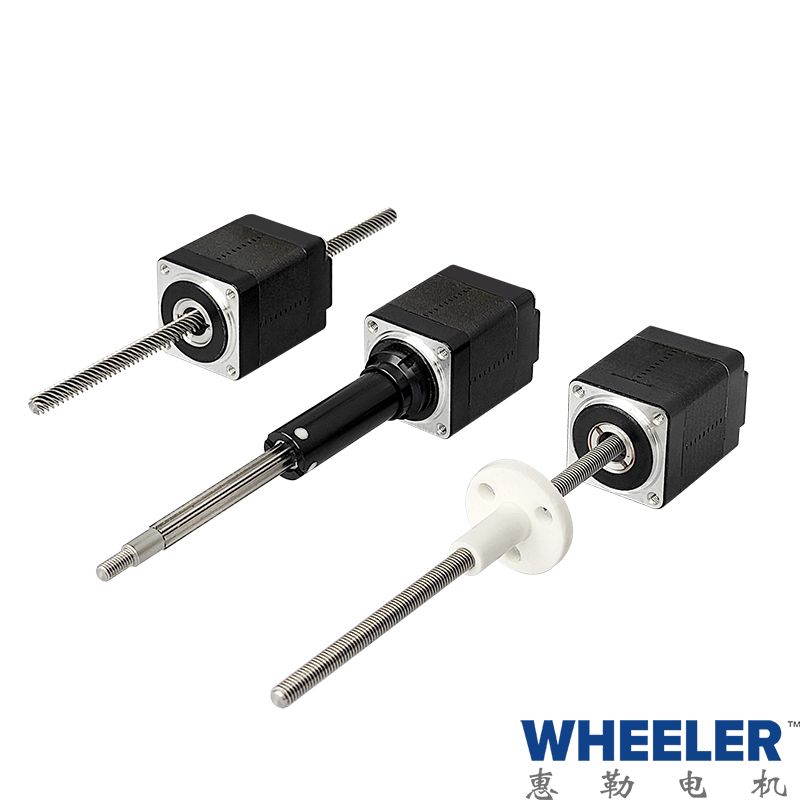

| Size8 21000系列混合式直线步进电机(1.8°步距角) | |||||||
| Part No. | 固定轴式 | 21CA4(X)-V | |||||
| 贯通轴式 | 21NA4(X)-V | ||||||
| 外部驱动式 | 21EA4(X)-V | ||||||
| 绕组类型 | 双极性 | ||||||
| 额定电压 | 2.5V | 5V | 7.5V | ||||
| 额定电流 | 0.49A | 0.24A | 0.16A | ||||
| 每相电阻 | 5.1Ω | 20.4Ω | 45.9Ω | ||||
| 每相电感 | 1.0mH | 3.88mH | 11.7mH | ||||
| 功耗 | 2.45W | ||||||
| 温升 | 75°C | ||||||
| 重量 | 43g | ||||||
| 绝缘电阻 | 20MΩ | ||||||
标准电机的绝缘等级为B级，额定最高温度为130℃。特殊需求可咨询18015052878
步长代码表：
| 螺杆直径 | 步长(mm) | 导程(mm) | 步长编码 | 螺杆直径 | 步长(mm) | 导程(mm) | 步长编码 |
| φ3.5 | 0.001524 | 0.3048 | U | φ3.5 | 0.0025 | 0.5 | AA |
| φ3.5 | 0.003048 | 0.6096 | N | φ3.5 | 0.005 | 1 | AB |
| φ3.5 | 0.006096 | 1.2192 | K | φ3.5 | 0.01 | 2 | AC |
| φ3.5 | 0.012192 | 2.4384 | J | φ3.5 | 0.02 | 4 | AD |
| φ3.5 | 0.04 | 8 | AE |
惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

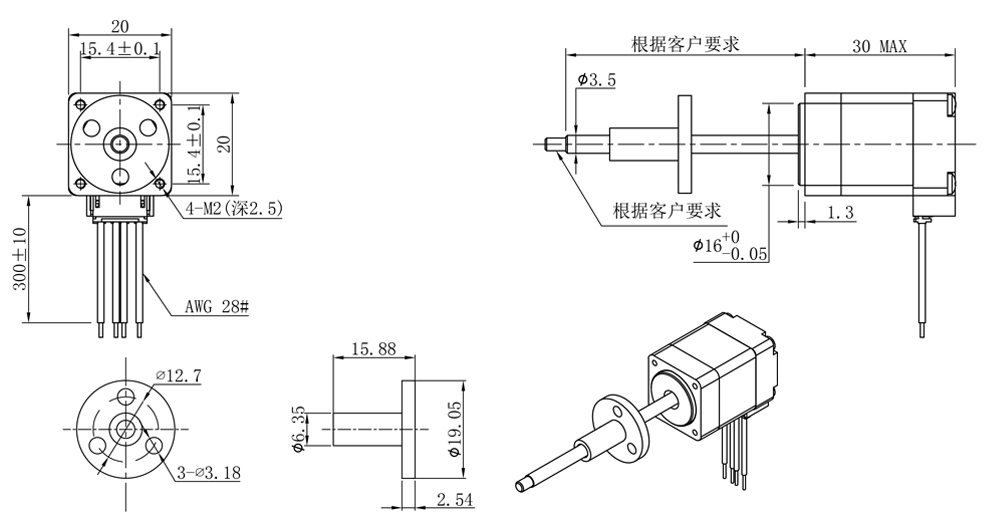

固定轴式
最大行程38.1mm

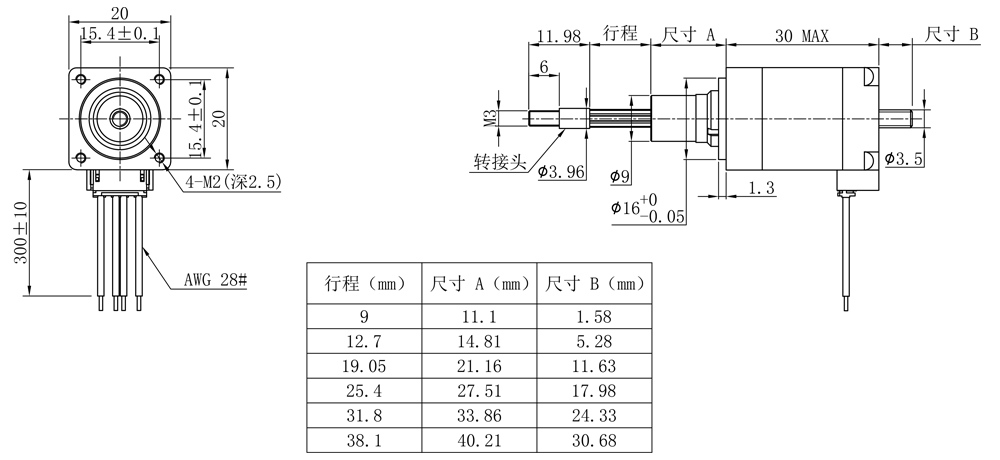

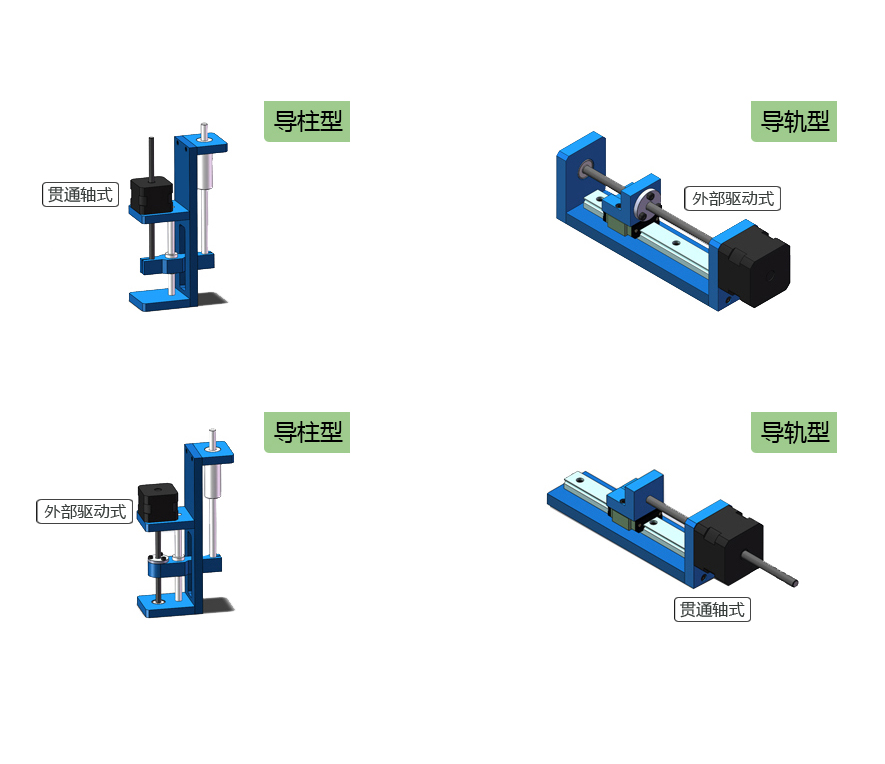

贯通轴式
外部驱动式

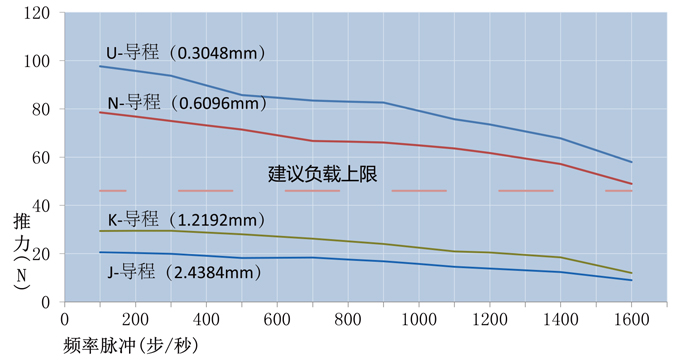

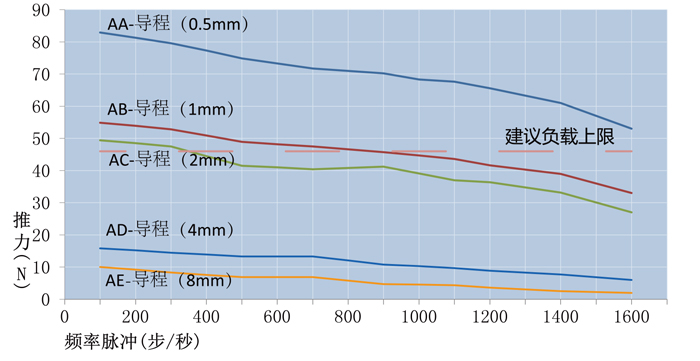

21000系列 Size8电机的速度与推力曲线图
双极·恒流斩波驱动·螺杆直径φ3.5
以上斩波曲线在电机绕组电压2.5V和电源供电电压24V下作出的
