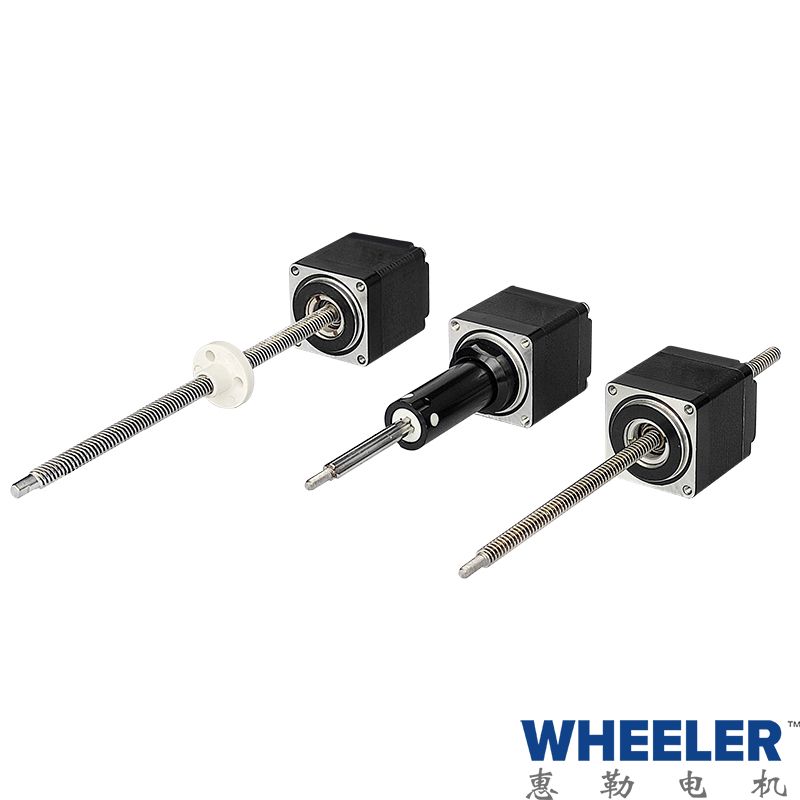

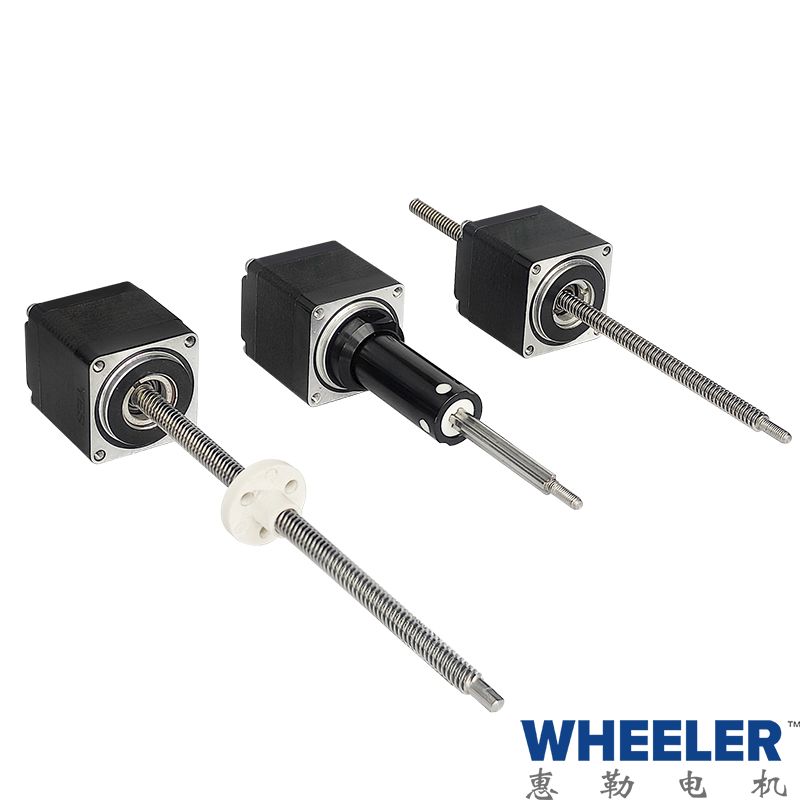

| Size11 28000系列混合式直线步进电机(1.8°步距角) | ||||||
| Part No. | 固定轴式 | 28CA4(X)-V | ||||
| 贯通轴式 | 28NA4(X)-V | |||||
| 外部驱动式 | 28EA4(X)-V | |||||
| 绕组类型 | 双极性 | |||||
| 额定电压 | 2.1V | 5V | 12V | |||
| 额定电流 | 1A | 0.42A | 0.18A | |||
| 每相电阻 | 2.1Ω | 11.9Ω | 68.6Ω | |||
| 每相电感 | 1.5mH | 6.7mH | 39mH | |||
| 功耗 | 4.2W | |||||
| 温升 | 75°C | |||||
| 重量 | 119g | |||||
| 绝缘电阻 | 20MΩ | |||||
标准电机的绝缘等级为B级，额定最高温度为130℃。特殊需求可咨询18015052878
步长代码表：
| 螺杆直径 | 步长（mm） | 导程(mm) | 步长编码 | 螺杆直径 | 步长（mm） | 导程(mm) | 步长编码 |
| φ4.76 | 0.003175 | 0.635 | 7 | φ4.76 | 0.00635 | 1.27 | 9 |
| φ4.76 | 0.0127 | 2.54 | 3 | φ4.76 | 0.0254 | 5.08 | 1 |
| φ4.76 | 0.0508 | 10.16 | 2 |
惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

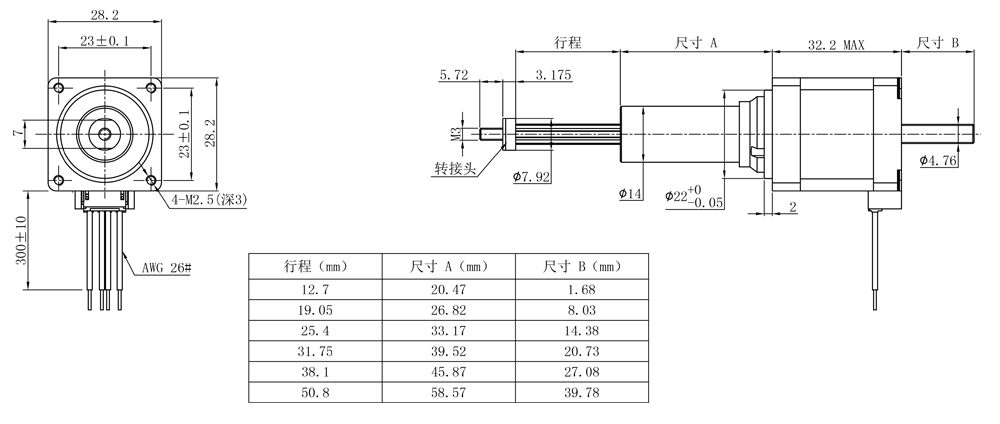

固定轴式
最大行程50.8mm

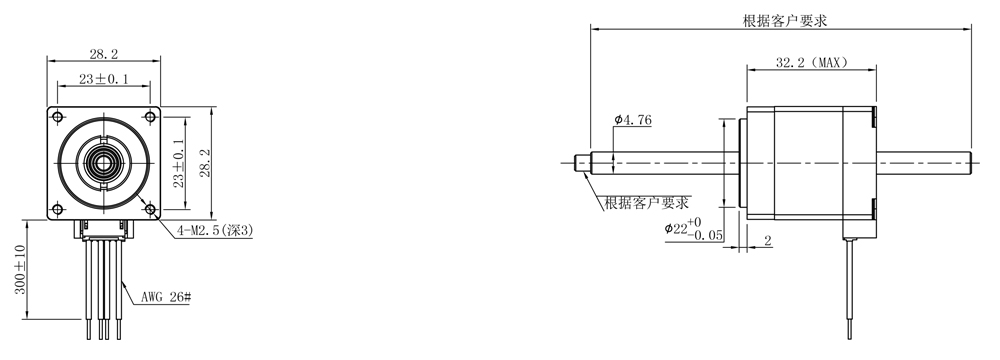

贯通轴式

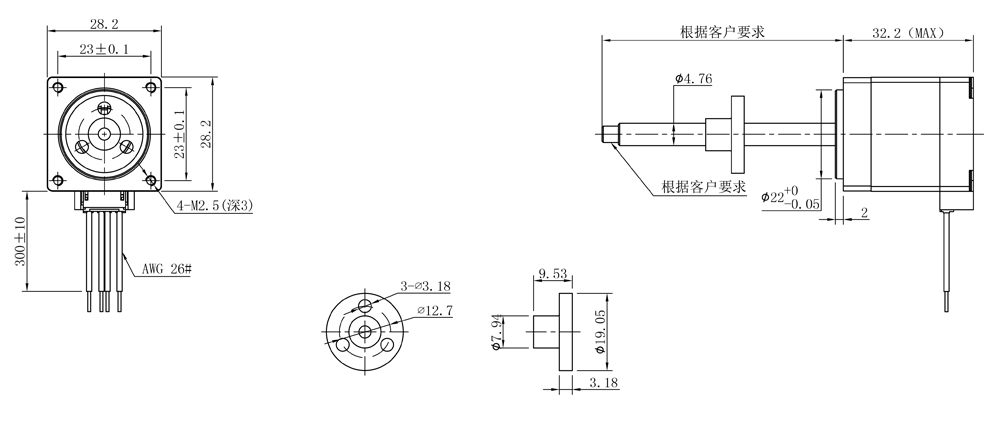

外部驱动式

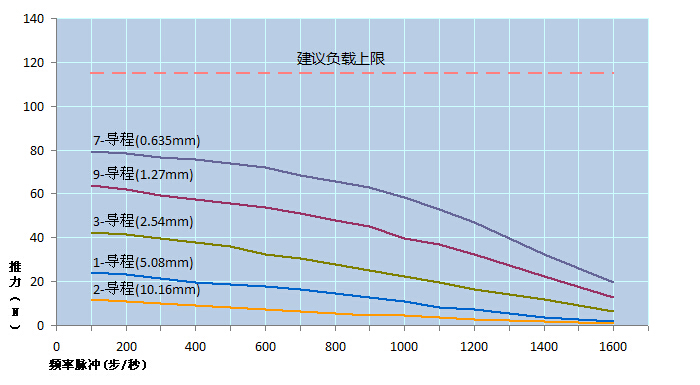

21000系列 Size8电机的速度与推力曲线图
双极·恒流斩波驱动·螺杆直径φ4.76
以上斩波曲线在电机绕组电压2.33V和电源供电电压24V下作出的
