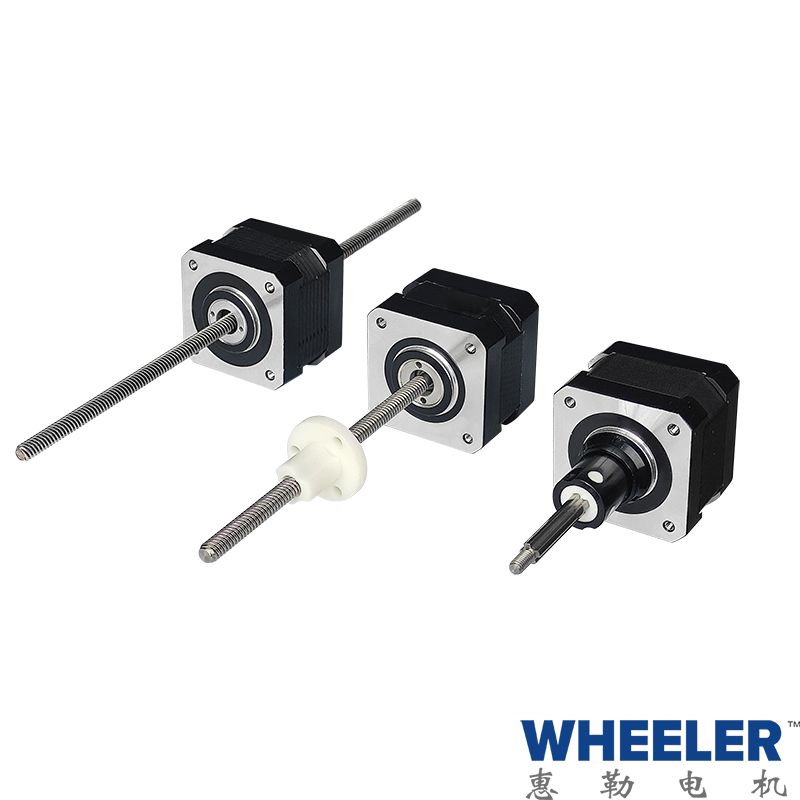

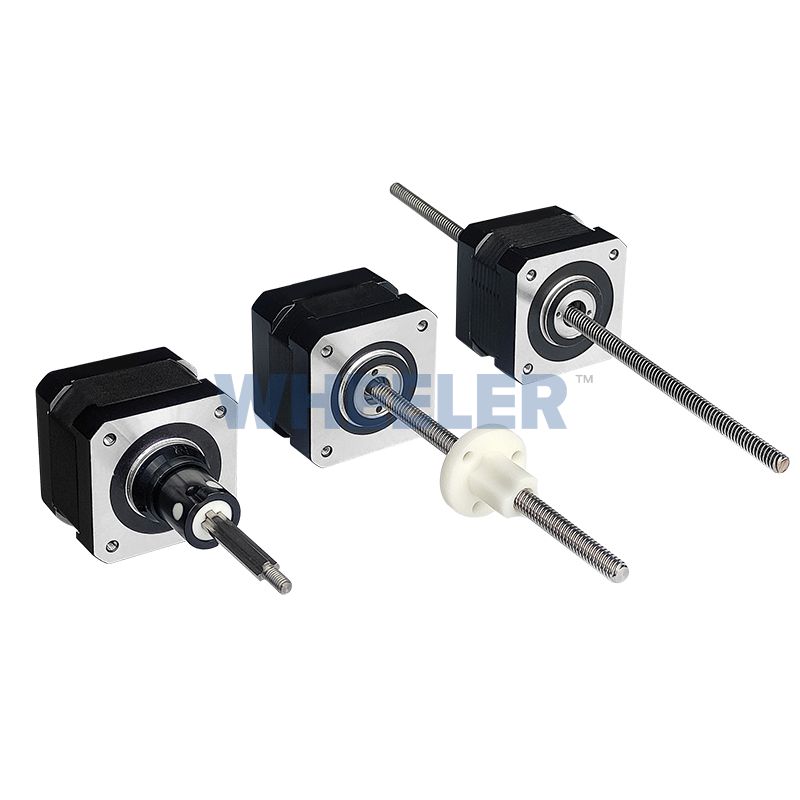

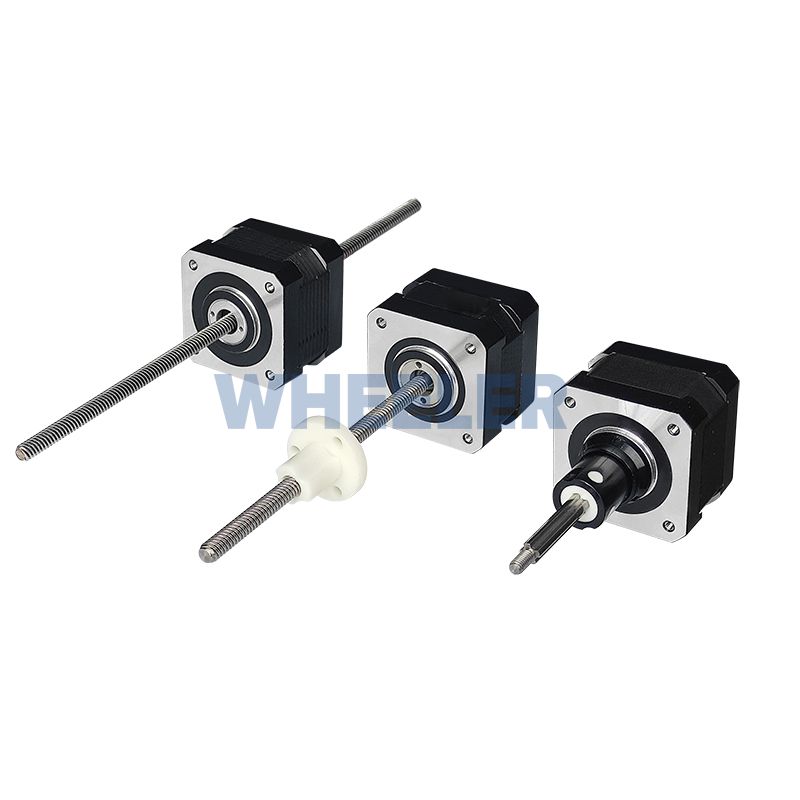

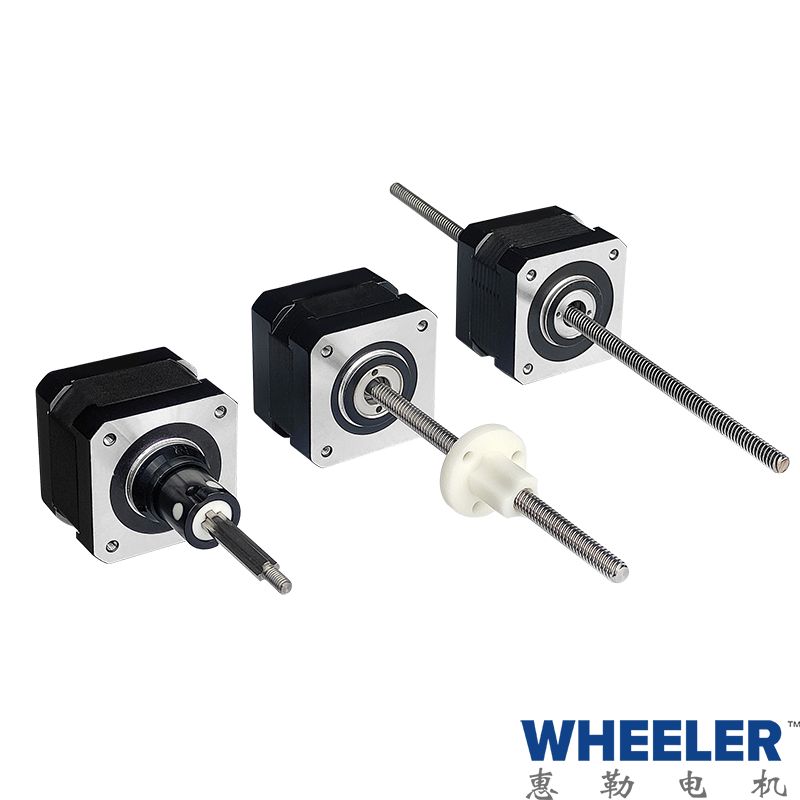

| Size17 42000系列混合式直线步进电机(1.8°步距角) | |||||||
| Part No. | 固定轴式 | 42CA4(X)-V | |||||
| 贯通轴式 | 42NA4(X)-V | ||||||
| 外部驱动式 | 42EA4(X)-V | ||||||
| 绕组类型 | 双极性 | ||||||
| 额定电压 | 2.33V | 5V | 12V | ||||
| 额定电流 | 1.5A | 0.7A | 0.29A | ||||
| 每相电阻 | 1.56Ω | 7.2Ω | 41.5Ω | ||||
| 每相电感 | 1.9mH | 10.6mH | 73.3mH | ||||
| 功耗 | 7W | ||||||
| 温升 | 75°C | ||||||
| 重量 | 241g | ||||||
| 绝缘电阻 | 20MΩ | ||||||
标准电机的绝缘等级为B级，额定最高温度为130℃。特殊需求可咨询18015052878
步长代码表：
| 螺杆直径 | 步长（mm） | 导程(mm) | 步长编码 | 螺杆直径 | 步长（mm） | 导程(mm) | 步长编码 |
| φ5.54 | 0.003048 | 0.6096 | N | φ6.35 | 0.0039688 | 0.79376 | P |
| φ5.54 | 0.006096 | 1.2192 | K | φ6.35 | 0.0079375 | 1.5875 | A |
| φ5.54 | 0.012192 | 2.4384 | J | φ6.35 | 0.015875 | 3.175 | B |
| φ5.54 | 0.024384 | 4.8768 | Q | φ6.35 | 0.03175 | 6.35 | C |
| φ5.54 | 0.048768 | 9.7536 | R | φ6.35 | 0.00635 | 1.27 | 9 |
| φ6.35 | 0.0635 | 12.7 | Y | φ6.35 | 0.0127 | 2.54 | 3 |
| φ6.35 | 0.127 | 25.4 | Z | φ6.35 | 0.042333 | 8.4666 | UA |
| φ8 | 0.01 | 2 | AK | φ8 | 0.02 | 4 | AD |
| φ8 | 0.04 | 8 | AE | φ8 | 0.075 | 15 | MD |
| φ8 | 0.06 | 12 | AJ |
惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

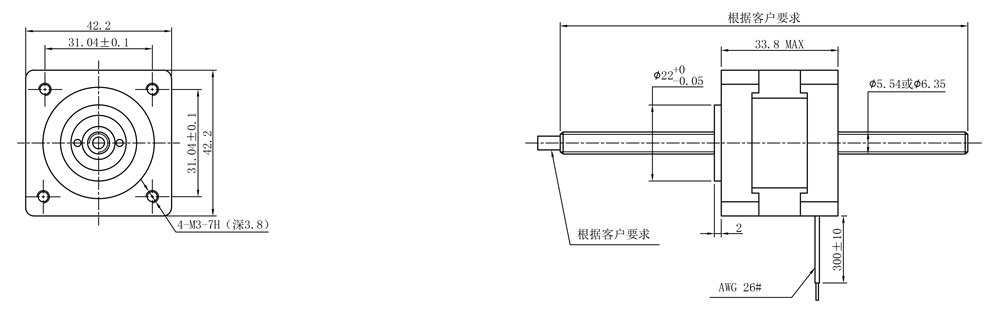

固定轴式
最大行程50.8mm

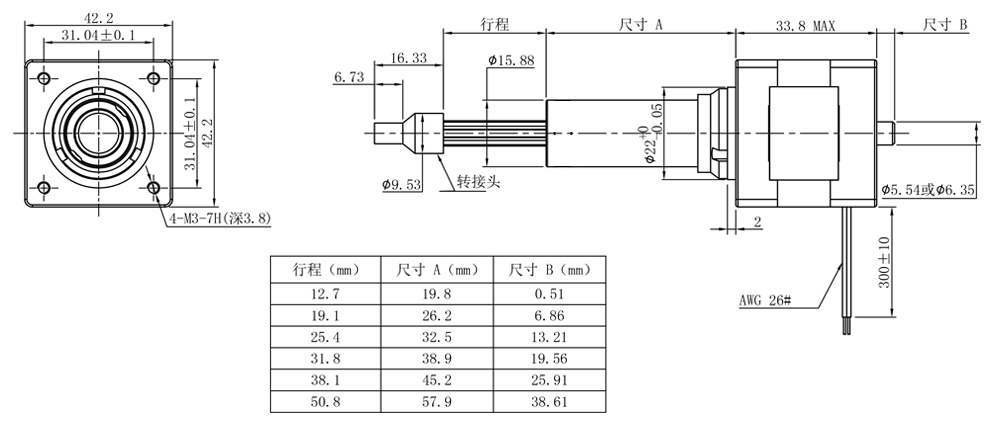

贯通轴式

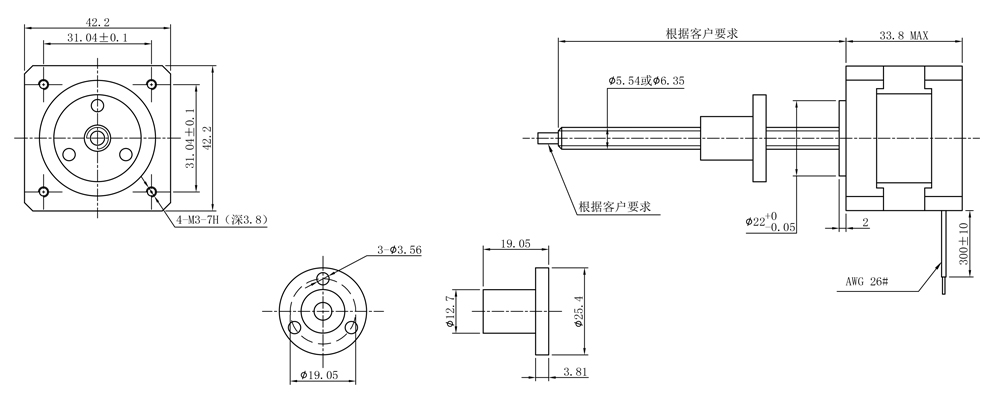

外部驱动式
42000系列 Size147机的速度与推力曲线图

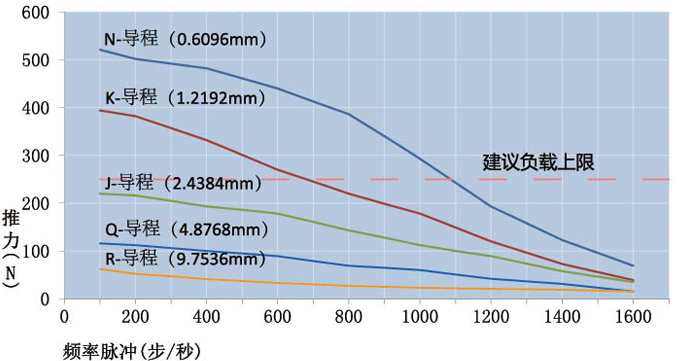

双极·恒流斩波驱动·螺杆直径φ5.54

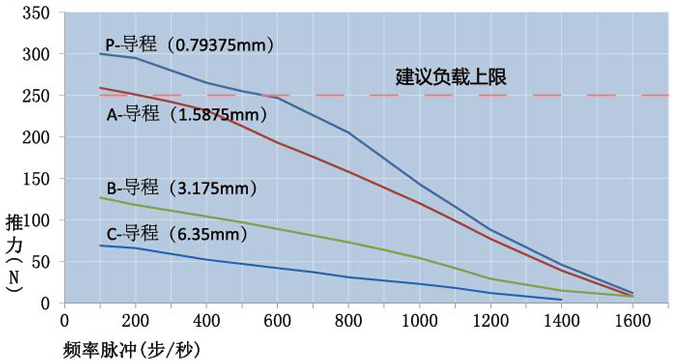

双极·恒流斩波驱动·螺杆直径φ6.35
以上斩波曲线在电机绕组电压2.33V和电源供电电压24V下作出的
