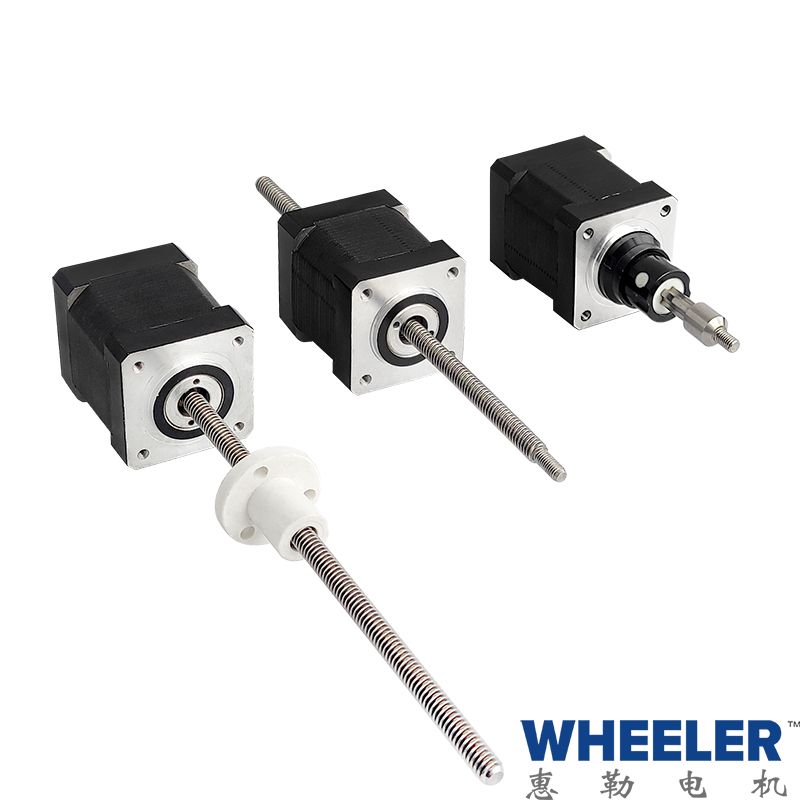

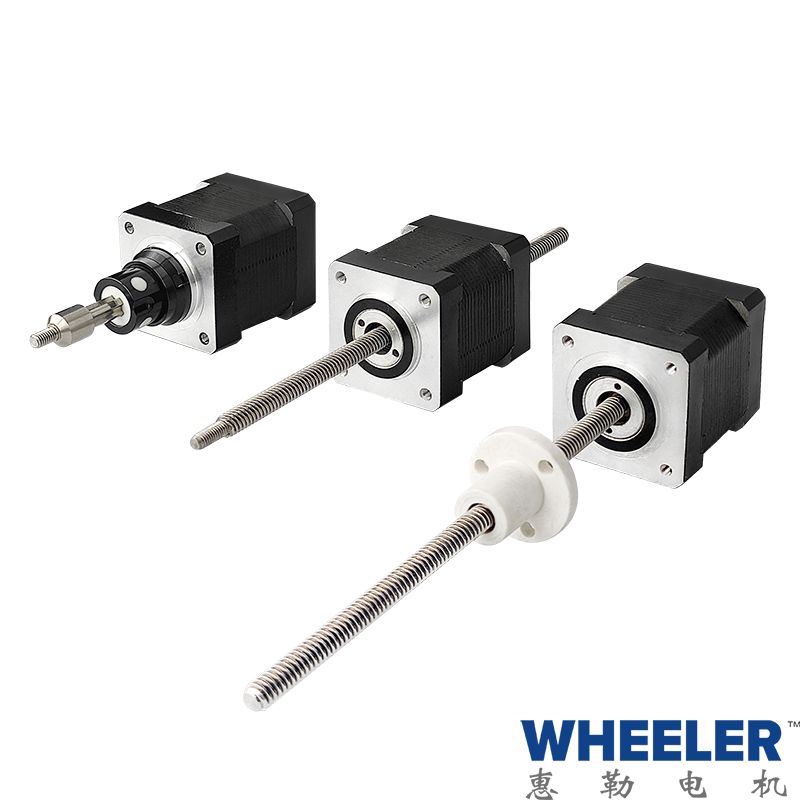

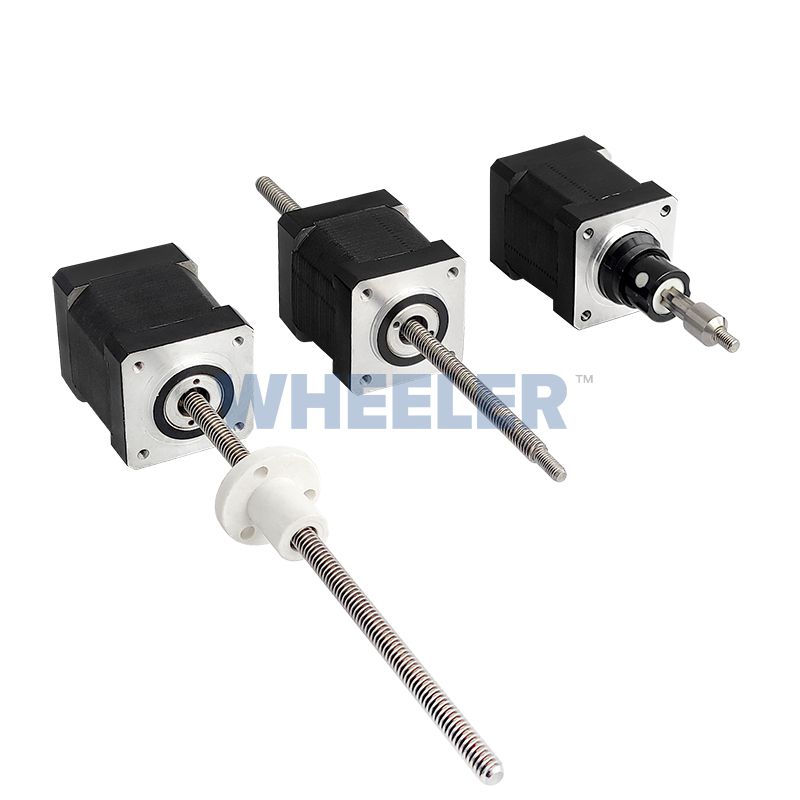

35000系列 SIZE14双叠厚电机

WHEELER惠勒的35000系列双叠厚电机在提供高动力、长寿命和优良性方面进行了改进。

有三种结构可选,即固定轴式、贯通轴式和外部驱动式,35000系列双叠厚电机的步长从0.003048mm到0.03175mm可供选择。

该电机还可以进行微步驱动以获得更高的分辨率。35000系列双叠厚电机可提供高达30kg的推力。

广泛应用于医疗检测、分析仪器、阀门控制等领域。

图纸&数据下载

  • 产品规格
  • 产品尺寸
  • 推力曲线
  • 典型应用
  • 驱动&控制单元
  • 35000系列 双叠厚电机(1.8°步距角)
    Part No. 固定轴式 35CC4(X)-V
    贯通轴式 35NC4(X)-V
    外部驱动式 35EC4(X)-V
    绕组类型 双极性
    额定电压 2.33V 5V 12V
    额定电流 2A 0.91A 0.38A
    每相电阻 1.2Ω 5.5Ω 31.6Ω
    每相电感 1.95mH 7.63mH 65.1mH
    功耗 9.1W
    温升 75°C
    重量 240g
    绝缘电阻 20MΩ

    标准电机的绝缘等级为B级,额定最高温度为130℃。特殊需求可咨询18015052878

    步长代码表:

    螺杆直径 步长(mm) 导程(mm) 步长编码 螺杆直径 步长(mm) 导程(mm) 步长编码
    φ5.54 0.003048 0.6096 N φ6.35 0.0039688 0.79376 P
    φ5.54 0.006096 1.2192 K φ6.35 0.0079375 1.5875 A
    φ5.54 0.012192 2.4384 J φ6.35 0.015875 3.175 B
    φ5.54 0.024384 4.8768 Q φ6.35 0.03175 6.35 C
    φ5.54 0.048768 9.7536 R φ6.35 0.00635 1.27 9
    φ6.35 0.0635 12.7 Y φ6.35 0.0127 2.54 3
    φ6.35 0.127 25.4 Z φ6.35 0.042333 8.4666 UA
    φ8 0.01 2 AK φ8 0.02 4 AD
    φ8 0.04 8 AE φ8 0.075 15 MD
    φ8 0.06 12 AJ

    惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

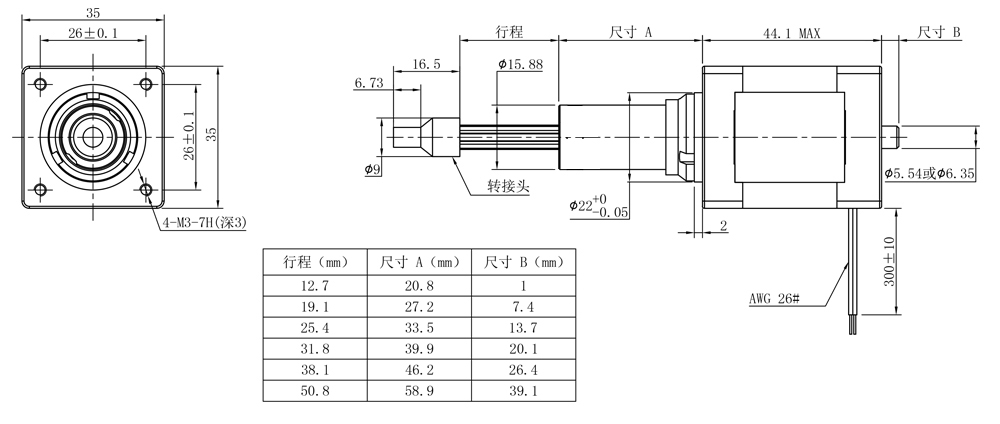

  • 固定轴式

    最大行程50.8mm

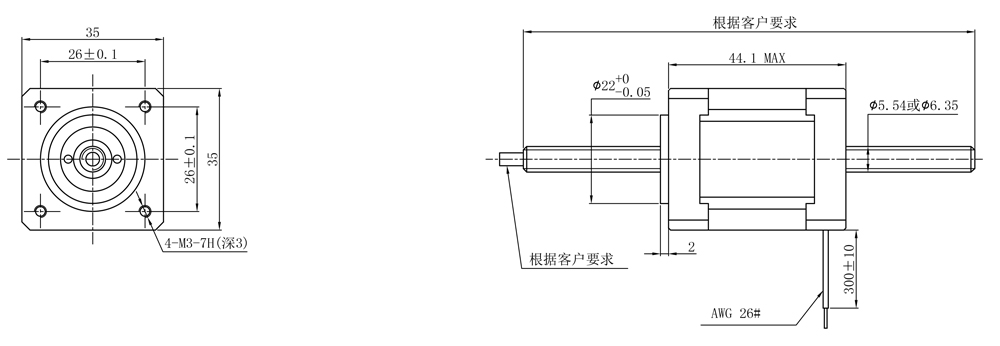

    贯通轴式

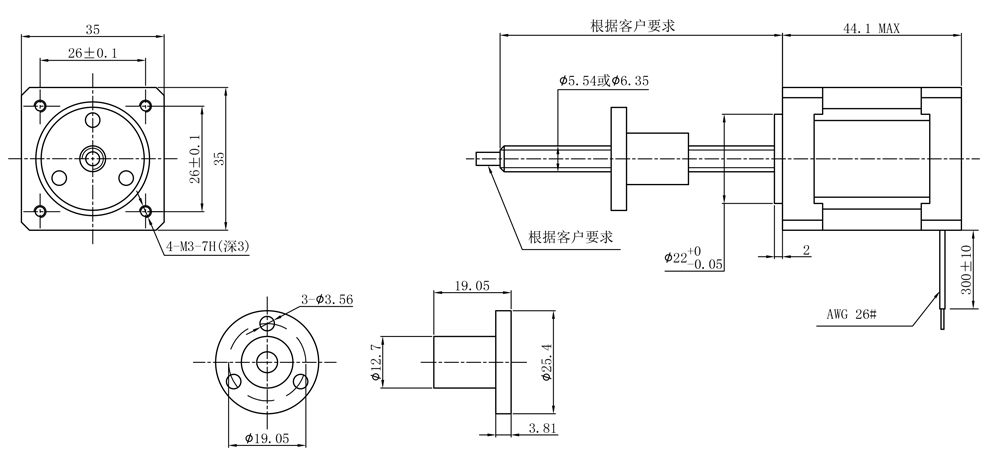

    外部驱动式

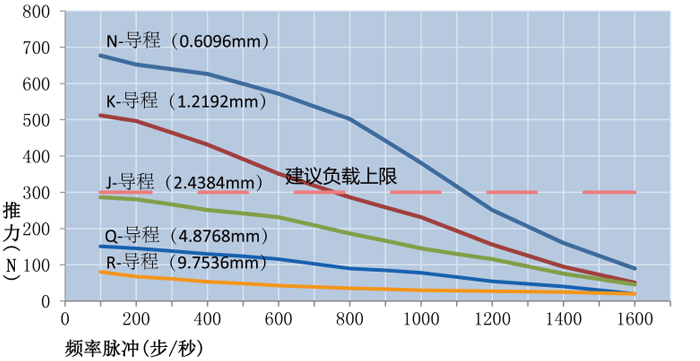

  • 35000系列 Size14双叠厚电机的速度与推力曲线图

    双极·恒流斩波驱动·螺杆直径φ5.54

    双极·恒流斩波驱动·螺杆直径φ6.35

    以上斩波曲线在电机绕组电压2.33V和电源供电电压24V下作出的
