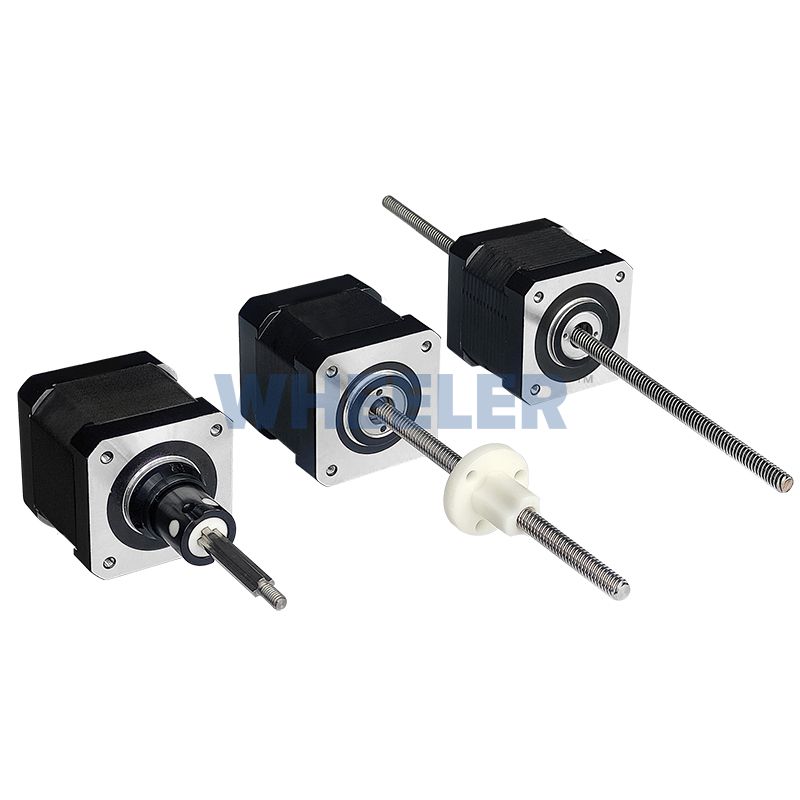

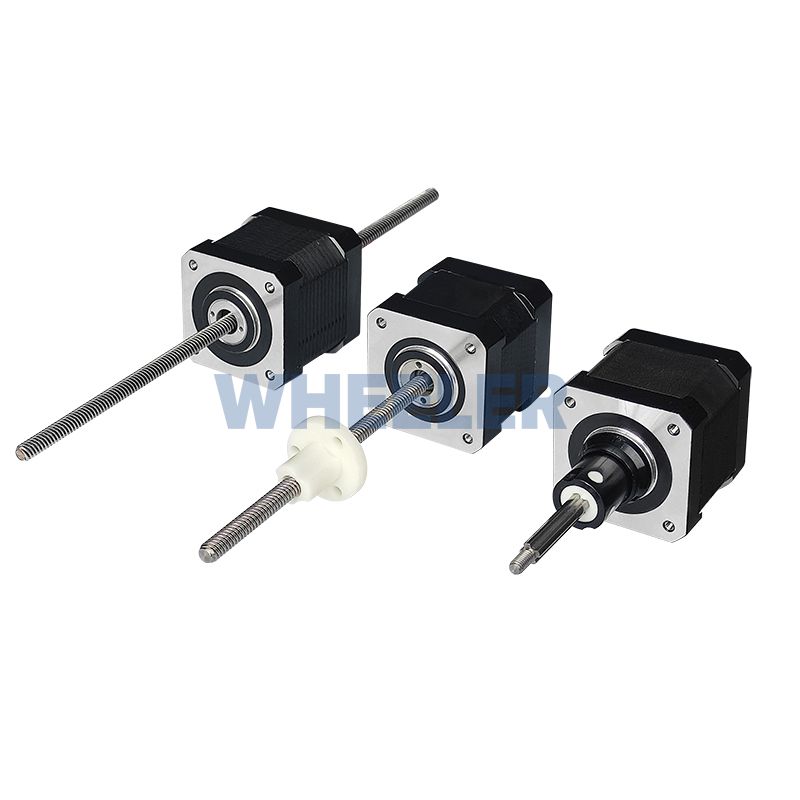

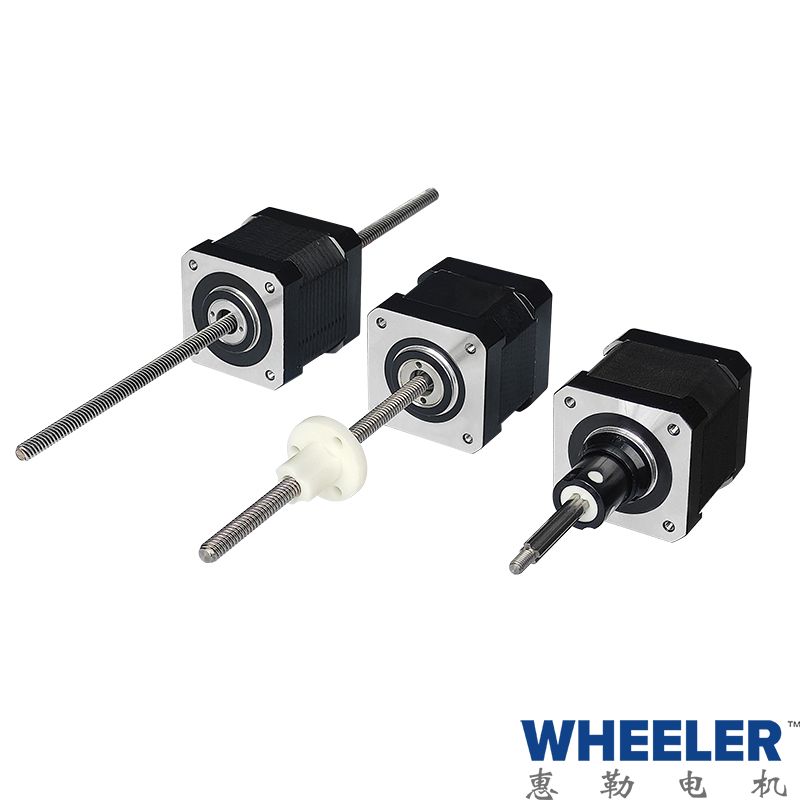

42000系列 SIZE17双叠厚电机

WHEELER惠勒的42000系列双叠厚电机在提供高动力、长寿命和优良性方面进行了改进。

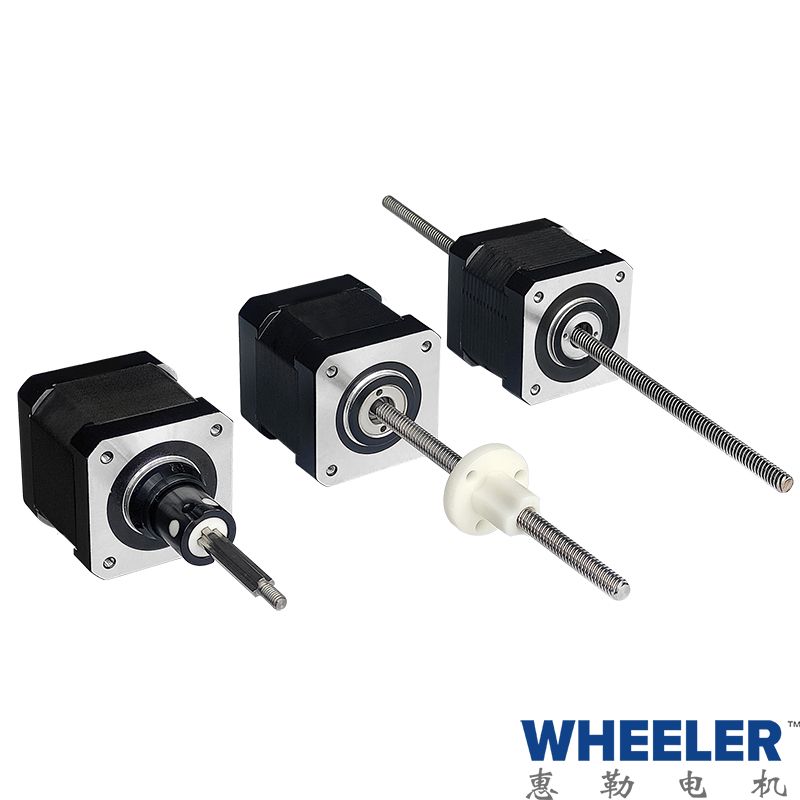

有三种结构可选,即固定轴式、贯通轴式和外部驱动式,42000系列双叠厚电机的步长从0.001524mm到0.048768mm可供选择。

该电机还可以进行微步驱动以获得更高的分辨率。42000系列双叠厚电机可提供高达32kg的推力。

广泛应用于医疗检测、分析仪器、阀门控制等领域。

图纸&数据下载

  • 产品规格
  • 产品尺寸
  • 推力曲线
  • 典型应用
  • 驱动&控制单元
  • Size17 42000系列双叠厚电机(1.8°步距角)
    Part No. 固定轴式 42CC4(X)-V
    贯通轴式 42NC4(X)-V
    外部驱动式 42EC4(X)-V
    绕组类型 双极性
    额定电压 2.33V 5V 12V
    额定电流 2.6A 1.3A 0.55A
    每相电阻 0.9Ω 3.8Ω 21.9Ω
    每相电感 1.33mH 6.6mH 45.1mH
    功耗 14W
    温升 75°C
    重量 352g
    绝缘电阻 20MΩ

    标准电机的绝缘等级为B级,额定最高温度为130℃。特殊需求可咨询18015052878

    步长代码表:

    螺杆直径 步长(mm) 导程(mm) 步长编码 螺杆直径 步长(mm) 导程(mm) 步长编码
    φ5.54 0.001524 0.3048 U φ6.35 0.00198 0.396 V
    φ5.54 0.003048 0.6096 N φ6.35 0.00396875 0.79375 P
    φ5.54 0.006096 1.2192 K φ6.35 0.0079375 1.5875 A
    φ5.54 0.012192 2.4384 J φ6.35  0.015875  3.175 B
    φ5.54 0.024384 4.8768 Q φ6.35 0.03175 6.35 C
    φ5.54 0.048768 9.7536 R

    惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

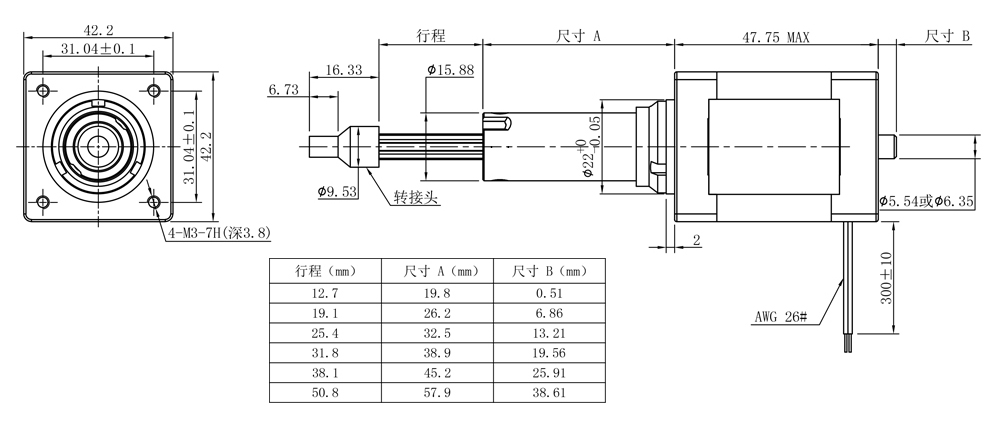

  • 固定轴式

    最大行程50.8mm

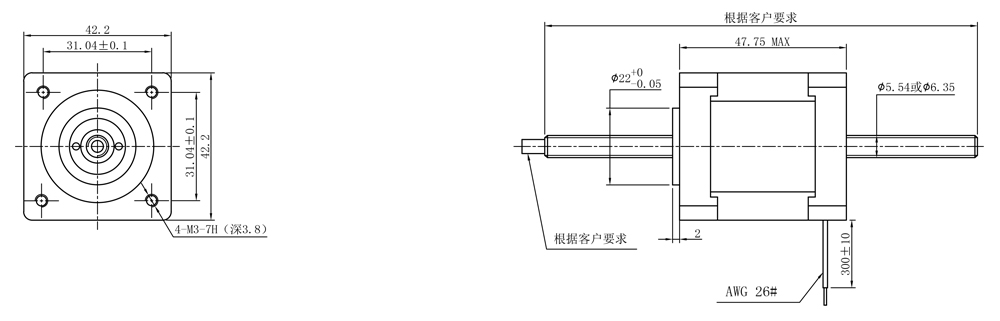

    贯通轴式

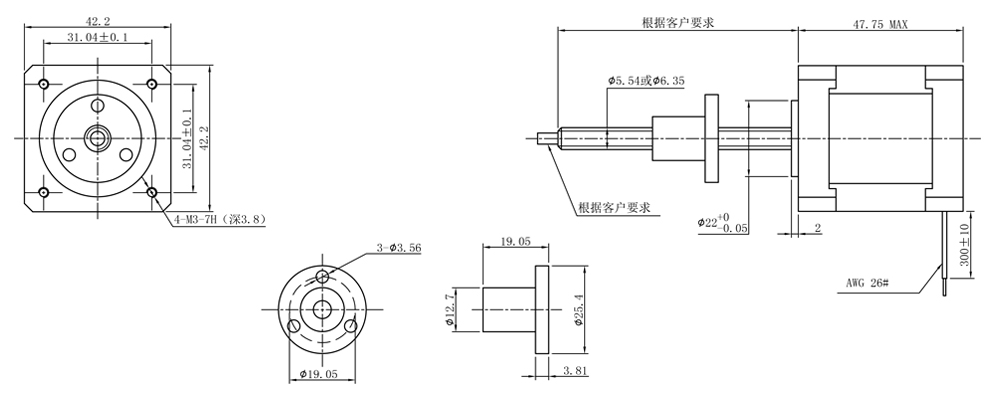

    外部驱动式

  • 42000系列 Size17双叠厚电机的速度与推力曲线图

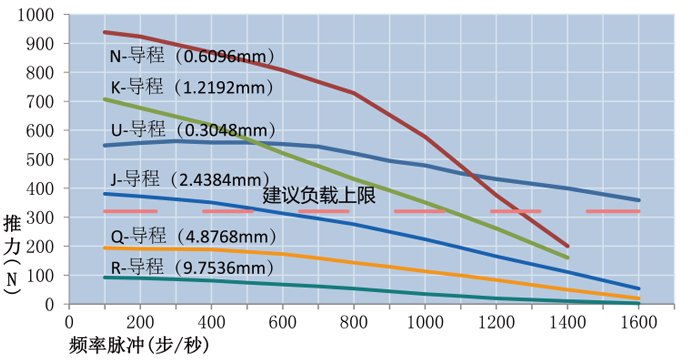

    双极·恒流斩波驱动·螺杆直径φ5.54

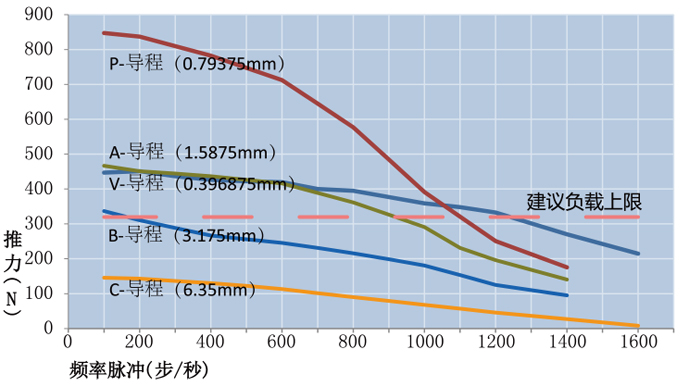

    双极·恒流斩波驱动·螺杆直径φ6.35

    以上斩波曲线在电机绕组电压2.33V和电源供电电压24V下作出的

  • 结构示意图

  • 驱动器WM416

    惠勒SC100控制器

  • 产品选型

    电机尺寸

    电机结构

    电机厚度

    引出线根数

    其他参数
