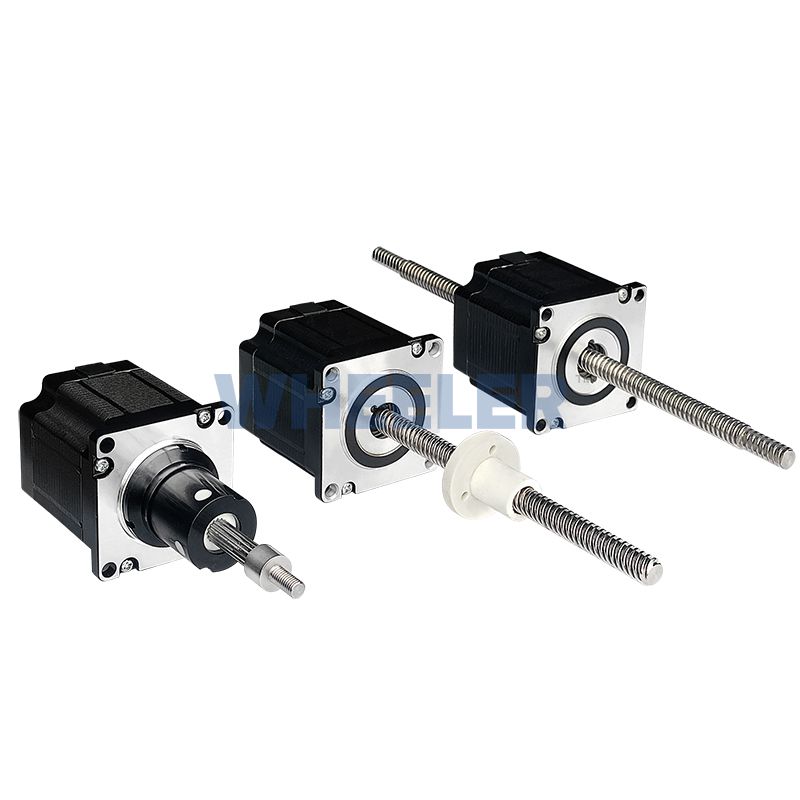

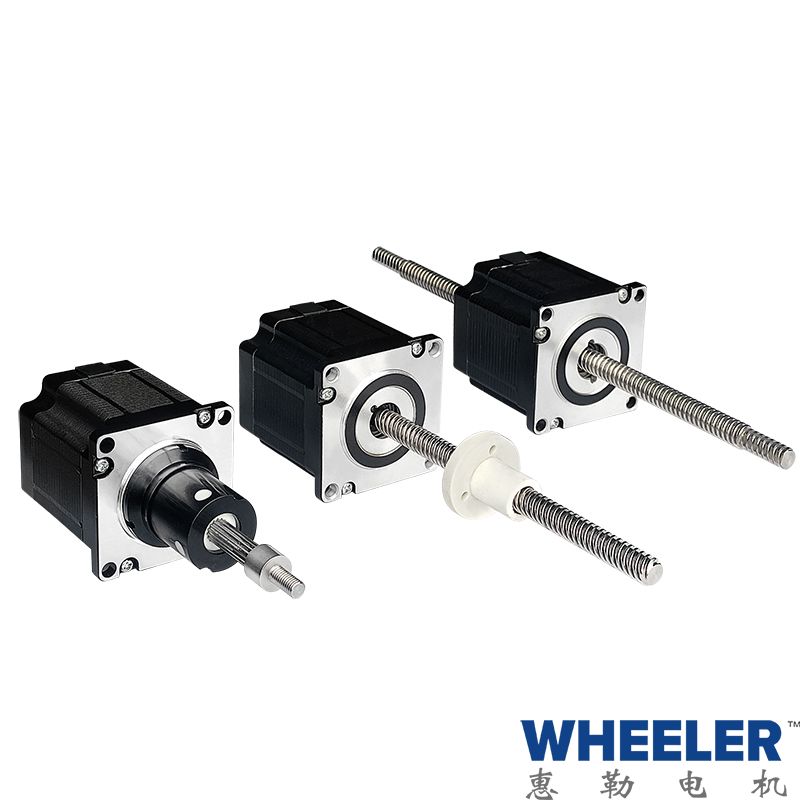

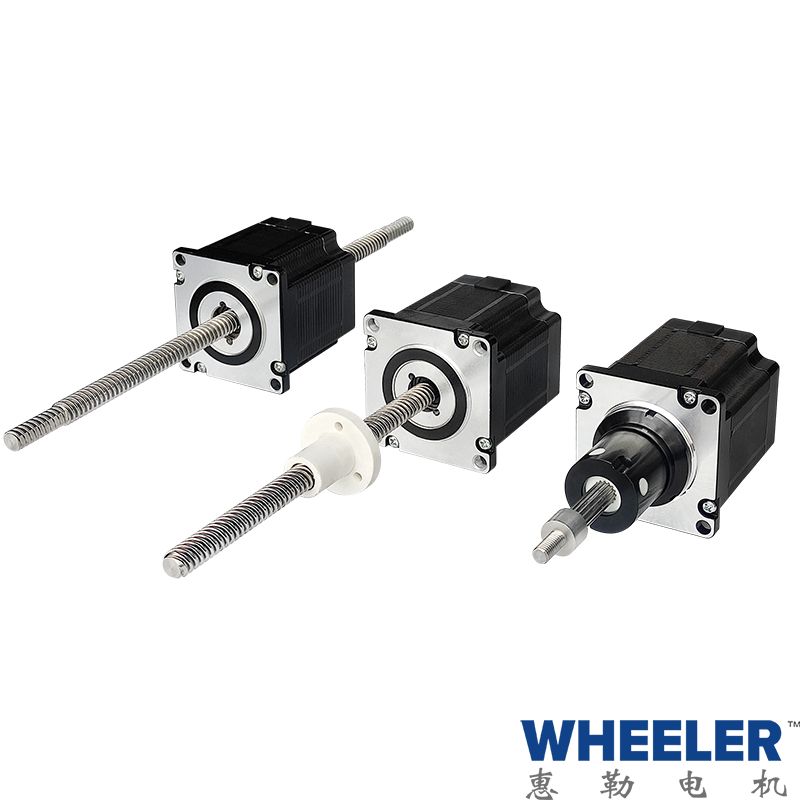

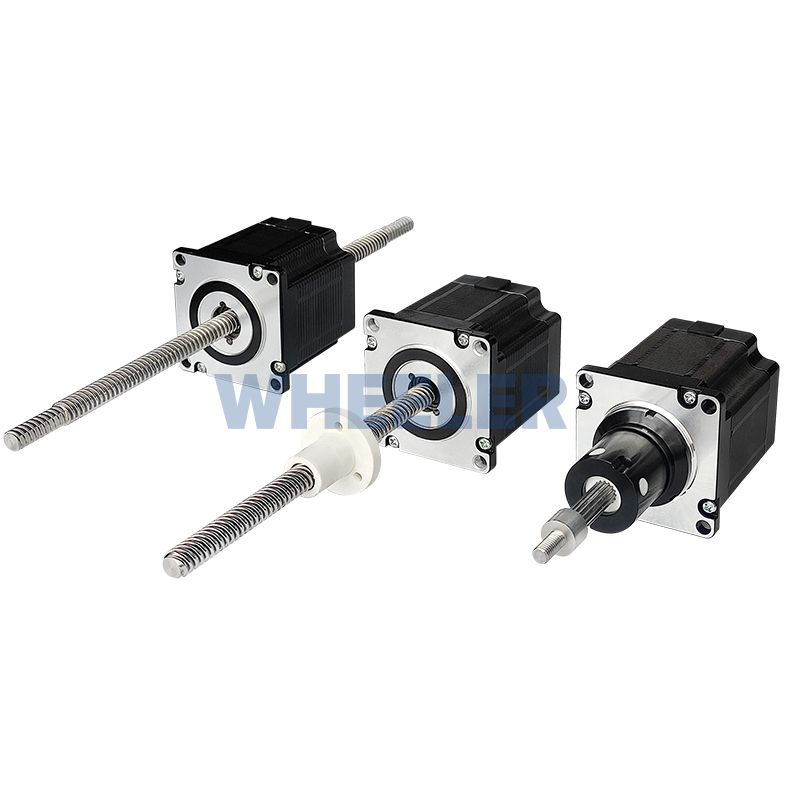

57000系列 SIZE23双叠厚电机

WHEELER惠勒的57000系列双叠厚电机在提供高动力、长寿命和优良性方面进行了改进。

有三种结构可选,即固定轴式、贯通轴式和外部驱动式,57000系列双叠厚电机的步长从0.00793mm到0.0508mm可供选择。

该电机还可以进行微步驱动以获得更高的分辨率。57000系列双叠厚电机可提供高达95kg的推力。

广泛应用于医疗检测、分析仪器、阀门控制等领域。

图纸&数据下载

  • 产品规格
  • 产品尺寸
  • 推力曲线
  • 典型应用
  • 驱动&控制单元
  • Size23 57000系列 双叠厚电机(1.8°步距角)
    Part No. 固定轴式 57CA4(X)-V
    贯通轴式 57NC4(X)-V
    外部驱动式 57EC4(X)-V
    绕组类型 双极性
    额定电压 3.25V 5V 12V
    额定电流 3.32A 2.16A 0.9A
    每相电阻 0.98Ω 2.31Ω 13.33Ω
    每相电感 2.6H 6.9mH 35.0mH
    功耗 25W
    温升 75°C
    重量 958g
    绝缘电阻 20MΩ

    标准电机的绝缘等级为B级,额定最高温度为130℃。特殊需求可咨询18015052878

    步长代码表:

    螺杆直径 步长(mm) 导程(mm) 步长编码 螺杆直径 步长(mm) 导程(mm) 步长编码
    φ9.53 0.0079375 1.5875 A φ9.53 0.0211 4.22 T
    φ9.53 0.015875 3.175 B φ9.53 0.010584 2.1168 S
    φ9.53 0.03175 6.35 C φ9.53 0.0127 2.54 3
    φ9.53 0.047625 9.525 MJ φ9.53 0.0254 5.08 1
    φ9.53 0.0635 12.7 Y φ9.53 0.0508 10.16 2
    φ9.53 0.0127 2.54 Z φ9.53 0.00635 1.27 9
    φ9.53 0.003175 0.635 7

    惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

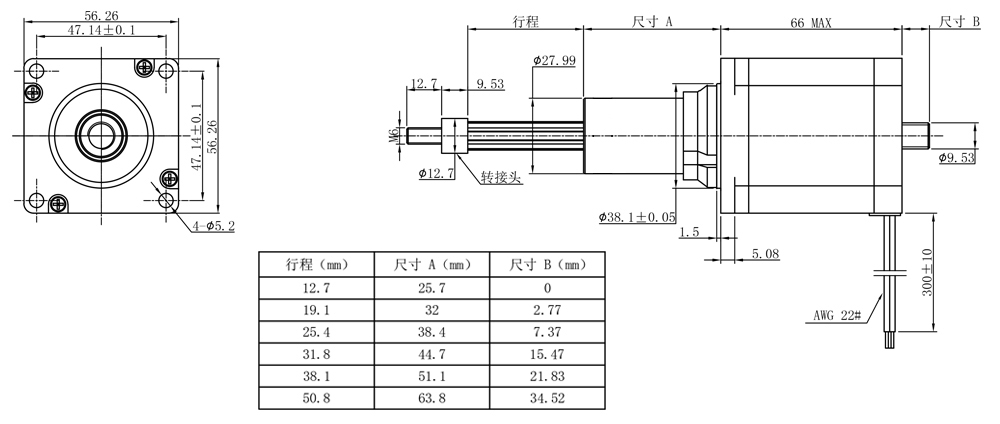

  • 固定轴式

    最大行程50.8mm

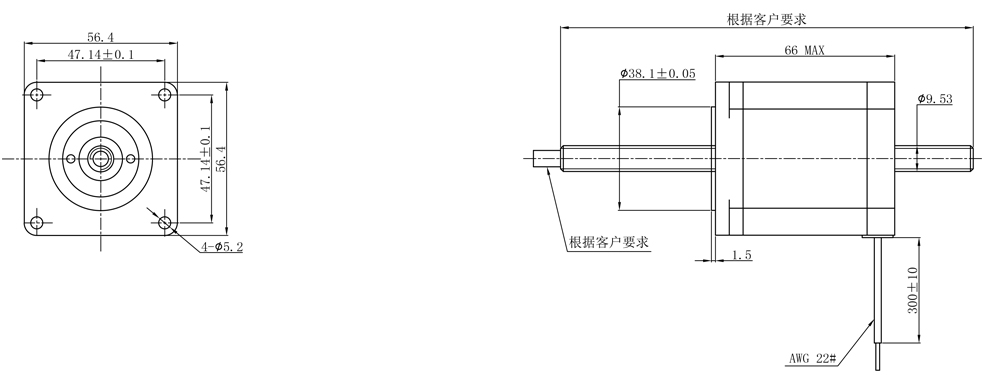

    贯通轴式

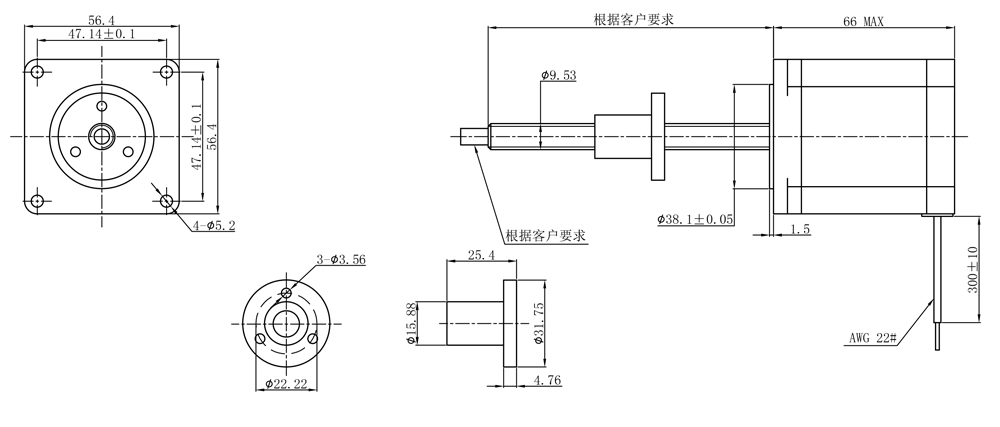

    外部驱动式

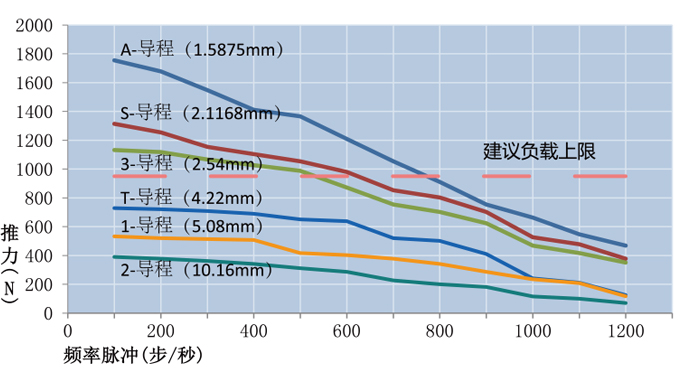

  • 57000系列 Size23双叠厚电机的速度与推力曲线图

    双极·恒流斩波驱动·螺杆直径φ9.53

    以上斩波曲线在电机绕组电压2.33V和电源供电电压24V下作出的

  • 结构示意图

  • 驱动器WM416

    惠勒SC100控制器
