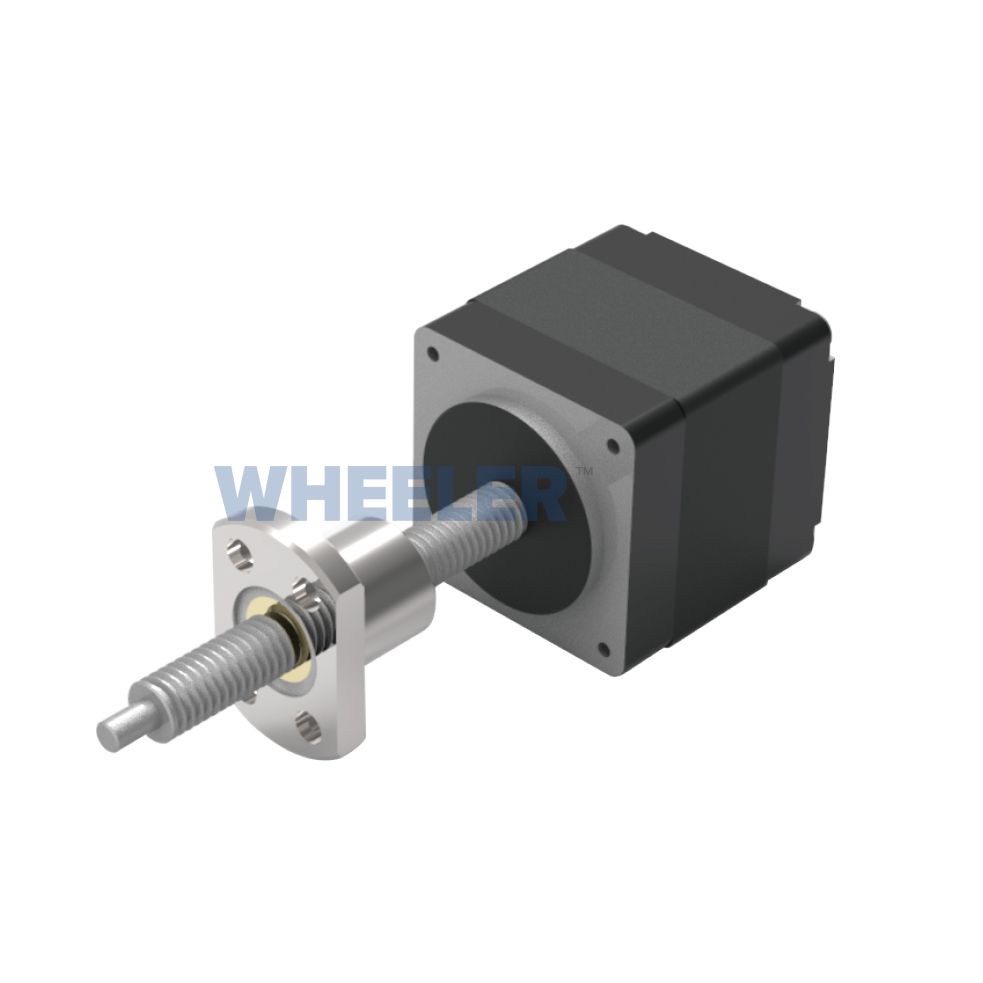

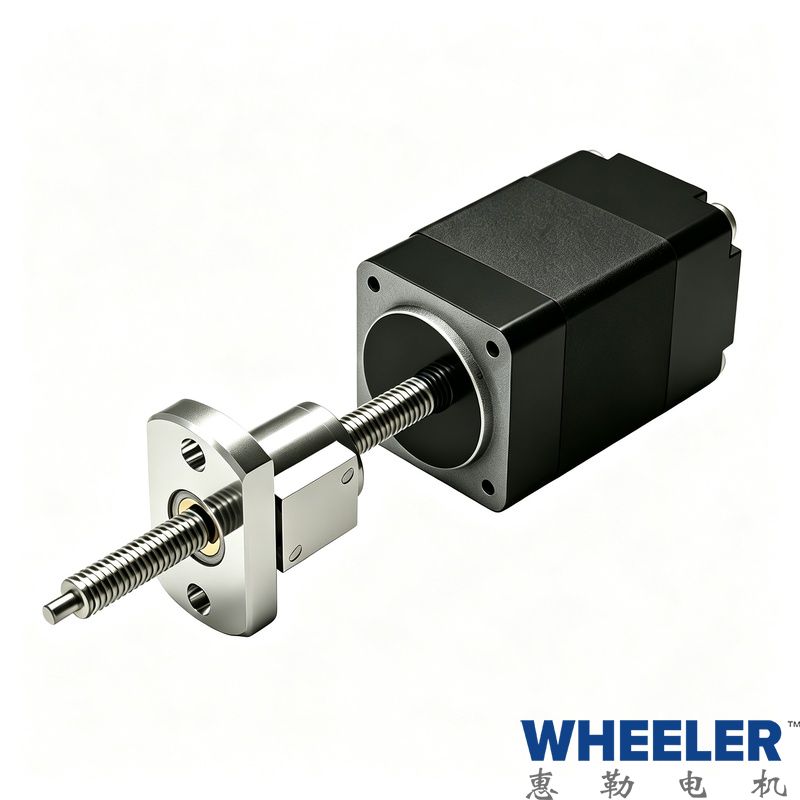

28000系列外部驱动式滚珠丝杆电机

86000系列滚珠丝杆电机:惠勒电机为电子设备、数控机床等行业提供滚珠丝杆的直线步进电机,其滚珠丝杆与电机的转子轴采用焊接技术,更好的保证滚珠丝杆的直线度和同轴度。

电机最快速度可达100mm/s.导程范围:5mm、10mm和20mm.

惠勒86000系列的滚珠丝杆电机提供:外部驱动式和贯通轴式。

57000系列滚珠丝杆电机:惠勒电机为电子设备、数控机床等行业提供滚珠丝杆的直线步进电机,其滚珠丝杆与电机的转子轴采用焊接技术,更好的保证滚珠丝杆的直线度和同轴度。

电机最快速度可达100mm/s.导程范围:5mm和10mm.

惠勒57000系列的滚珠丝杆电机提供:外部驱动式。

28000系列滚珠丝杆电机:惠勒电机为医疗仪器、分析仪器等行业提供滚珠丝杆的直线步进电机,其滚珠丝杆与电机的转子轴采用焊接技术,更好的保证滚珠丝杆的直线度和同轴度。同时,C5滚珠丝杆更好的保证了电机的重复定位精度,使直线步进电机的性能达到最佳。

导程范围:1mm.

惠勒28000系列的滚珠丝杆电机提供:外部驱动式。

  • 产品规格
  • 产品尺寸
  • 典型应用
  • 推力曲线
  • 驱动&控制单元
  • 28000系列滚珠丝杆电机
    d I D A B L W H X
    4 1 10 20 3 12 15 14 2.9
    6 1 12 24 3.5 15 18 16 3.4


    57000系列滚珠丝杆电机

    d I D A B L W H X
    12 5 24 40 10 31 32 30 4.5
    12 10 24 40 10 48.5 32 30 4.5


    86000系列滚珠丝杆电机

    d I D A B L W H X
    12 5 24 40 10 31 32 30 4.5
    12 10 24 40 10 48.5 32 30 4.5
    15 5 28 48 10 38 38 40 5.5
    15 10 28 48 10 47 38 40 5.5
    15 20 28 48 10 57 38 40 5.5

    I:导程 注:86000系列贯通轴式电机只可选直径12mm丝杆

  • 28000系列滚珠丝杆电机

    57000系列滚珠丝杆电机

    86000系列滚珠丝杆电机

    贯通轴式

    外部驱动式

  • 86000系列 Size34滚珠丝杆电机的速度与推力曲线图

    双极·恒流斩波驱动·螺杆直径φ15.88

    以上斩波曲线在电机绕组电压5V和电源供电电压24V下作出的
