高稳精密对位：滚珠丝杆电机在光学对位平台的应用案例

在光学检测、激光耦合、精密光刻、影像校准等高端光电领域，光学对位平台是保障设备成像精度、光路稳定性、产品良率的核心运动单元。光学对位作业对运动系统有着纳米级、高重复性、超低抖动的严苛要求，平台的定位精度、运动平顺度、长期稳定性直接决定光学成像效果、光路对准准确率与精密加工良品率。微小的传动间隙、运动卡顿、微幅抖动，都会引发光路偏移、像素偏差、对位失效，造成批量产品不良。

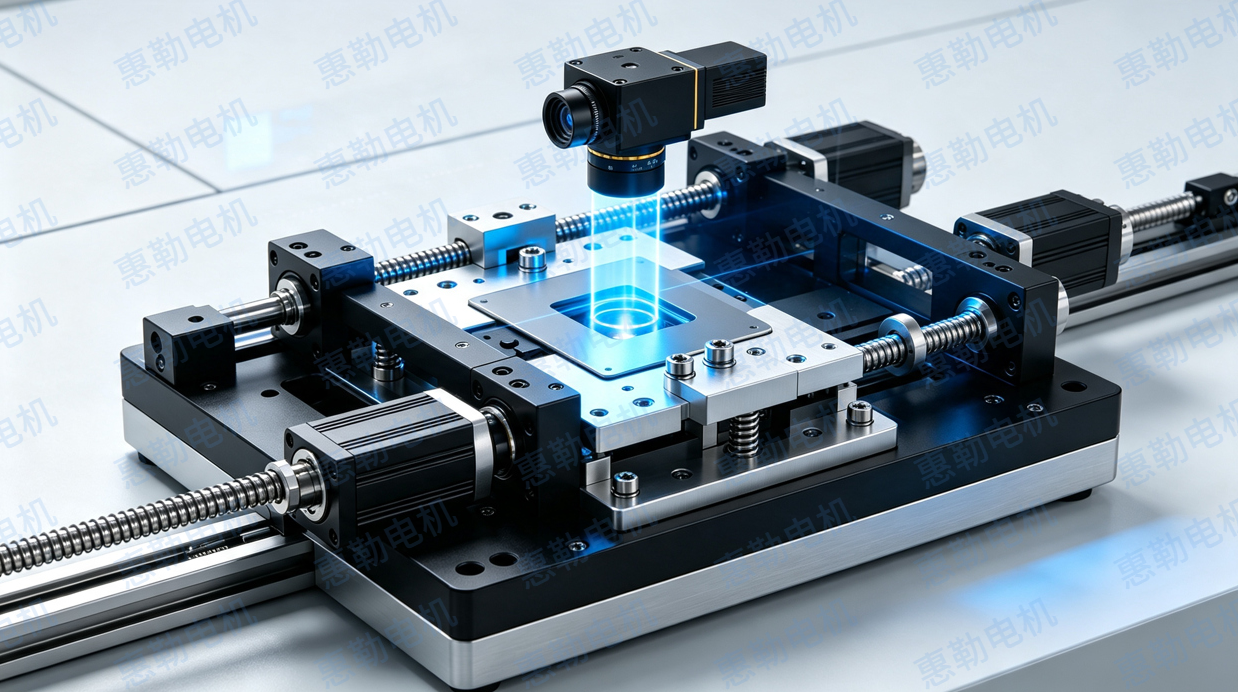

常州惠勒电机深耕精密直线运动领域多年，聚焦光电自动化设备细分工况，针对光学对位平台高精度、高刚性、超低噪、长寿命的核心需求，依托自研滚珠丝杆步进电机技术，通过精密传动结构定制、材料配对优化、专属润滑适配及闭环精度校准，有效破解传统传动机构精度漂移、刚性不足、微抖动、重复性差等行业痛点。可为二维、三维光学自动对位平台提供一体化精密运动解决方案，广泛适配CCD视觉对位、激光光路校准、精密镜片检测、半导体显微对位等高端场景。

挑战

某高端光电设备厂商新一代全自动光学对位设备，主要应用于精密光学镜片校准、激光光路耦合、微型半导体元器件视觉对位，设备搭载高速响应XY双轴对位平台，对驱动系统的动态平顺性、重复定位精度、长期稳定性提出严苛标准。市面常规丝杆步进电机方案在整机调试与长时间老化测试中，暴露出精度不足、抖动明显、寿命衰减快等诸多问题，无法满足高端光电设备量产与精密检测要求。

首先是对位精度不足、重复性差。传统普通丝杆存在传动空程与螺纹间隙，配合普通步进电机开环驱动模式，位移微调分辨率低，无法实现微米级精准进给。在高精度光路对准、微尺寸工件对位场景中，易出现对位偏移、重复定位偏差超标问题，无法满足光学设备的精密校准需求。

其次是运动刚性弱、微抖动明显。光学对位作业需要设备具备高刚性传动特性，杜绝动态微幅抖动。常规丝杆传动结构刚性不足，高速微调、短距离往复运动时易产生共振与微抖动，直接干扰光学镜头成像稳定性，导致检测画面模糊、对位基准偏移，严重影响检测精度。

再者是长期运行精度漂移严重。光学设备需长时间连续待机、高频次点位微调，传统丝杆螺母材质耐磨性差，长期往复运行后易出现磨损、间隙增大问题，叠加普通润滑油脂易积尘、易挥发的缺陷，设备运行一段时间后精度持续衰减，需要频繁校准维护，大幅降低设备作业效率。

最后是工况适配性差、噪音偏高、洁净度不达标。光学实验室、无尘检测车间对设备运行静谧性、环境洁净度要求严苛，传统传动结构摩擦阻力大、运行噪音高，通用润滑油脂易积尘、易挥发，存在环境污染风险。同时常规方案温稳性差，高低温工况下易出现润滑失效、运动卡顿、速度不均等问题，无法适配精密光电无尘作业场景。

惠勒电机定制化解决方案

1.滚珠丝杆精密传动结构优化，消除空程偏差

区别于传统梯形丝杆的间隙缺陷，惠勒采用高精度滚珠丝杆传动结构，搭配精密磨削工艺，严格控制螺纹几何参数与配合公差，大幅减小传动空程与摩擦阻力。滚珠循环结构可实现顺滑、可逆的微小进给，有效提升微调整分辨率，满足光学对位微米级、亚微米级精准位移需求，从结构根源解决对位偏移、重复精度差等问题，适配光路微调、像素校准等高精作业。

2.工况化材料配对升级，提升刚性与耐磨性

针对光学设备高频往复、长时间连续运行特性，惠勒优化丝杆与螺母材质组合，摒弃常规通用材料，选用高刚性、抗疲劳、低磨损的适配材质，大幅提升传动组件结构刚性。有效抑制短距离微调、高速启停过程中的共振与微抖动，杜绝镜头成像晃动、基准偏移等问题，同时降低长期运行磨损速率，避免间隙持续扩大导致的精度漂移。

3.专属润滑方案适配无尘光学工况

结合光学车间无尘、静音、恒温的严苛环境要求，惠勒匹配专用低挥发、抗污染、高稳定润滑介质，针对滚珠丝杆高速循环运动特性定制润滑工艺。新润滑体系与优化后的传动材料兼容性优异，可有效降低运行摩擦发热、减少油脂积尘与挥发污染，保障洁净车间工况标准，同时持续弱化机械运行噪音，实现设备超低噪平稳运行。

4.闭环编码精准校准，锁定长期对位精度

为解决长期运行精度衰减问题，惠勒可根据设备精度需求搭载高精度增量式编码器，构建闭环运动控制系统。通过实时位置信号反馈与动态偏差校正，补偿电机运行脉冲误差与机械微量形变，确保设备在百万次循环工况下，始终保持稳定的定位精度与运动重复性，大幅减少人工校准频次。

工程验证与应用成果

惠勒电机整套滚珠丝杆对位驱动方案，经过多轮原型测试、工况模拟、整机老化验证，完全适配高端光学对位设备量产工况，各项性能指标全面优于传统方案，为客户设备实现性能升级与成本优化双重价值。

对位精度与稳定性大幅提升。优化后平台重复定位精度可达±0.001mm，微幅微调响应均匀、无卡顿无抖动，光路耦合准确率、视觉对位良率显著提升，有效解决成像模糊、基准偏移等工艺缺陷，保障光学检测数据一致性。

长效运行性能稳定，精度漂移可控。依托优质材料配对与科学润滑体系，传动组件磨损速率大幅降低，设备可稳定实现200万次以上高频循环运行，长期使用无明显精度衰减，大幅降低设备校准频次与故障概率。

适配无尘光学工况，运行体验升级。低挥发专用润滑方案杜绝粉尘与油污污染，完全满足无尘车间使用标准；传动摩擦大幅降低，设备运行噪音显著下降，适配实验室、精密产线静音作业需求。

降本增效效果显著。设备无计划停机、故障返修频次大幅减少，核心传动部件使用寿命延长，有效降低设备运维成本与停产损耗，提升整条产线的作业连续性与生产良率。

行业价值与技术优势

在光学精密对位领域，运动系统的平顺性、精准度与稳定性直接决定工艺上限，微小的机械误差会被光学系统无限放大，造成成像偏差、对位失效、产品不良。材料适配、传动结构、润滑工艺、精度校准的精细化匹配，是高端光学设备长效稳定运行的核心关键。

常州惠勒电机始终以终端设备工况为核心导向，依托成熟的滚珠丝杆精密传动技术、材料与润滑优化经验，可为光学对位、激光加工、精密检测、分析仪器等光电设备，提供从方案设计、原型验证到量产落地的一站式直线运动解决方案。以精细化工程优化，解决精密设备运动抖动、精度漂移、寿命不足等痛点，持续为高端光电自动化设备赋能。
