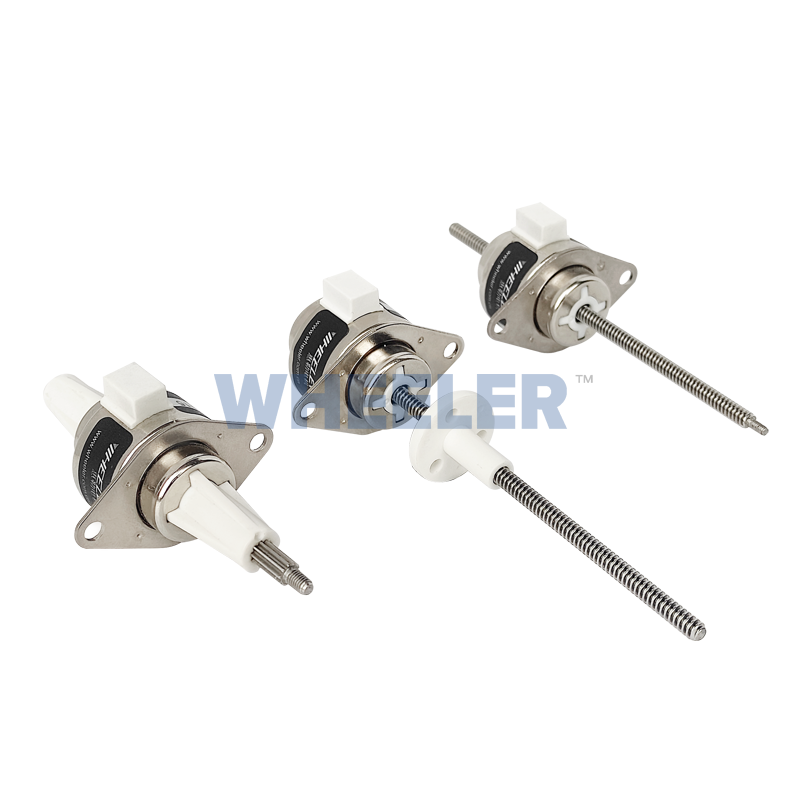

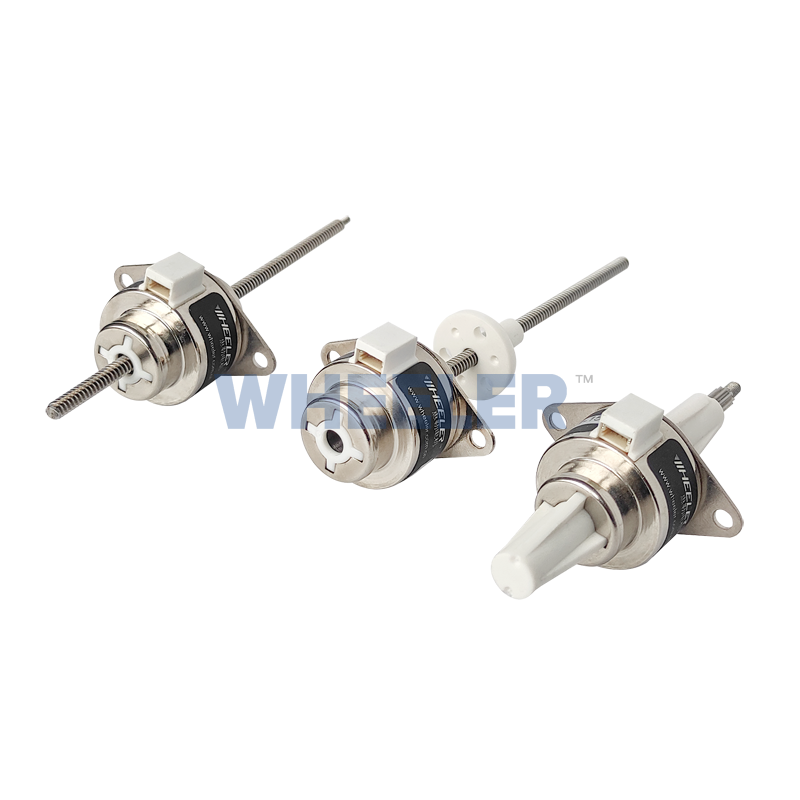

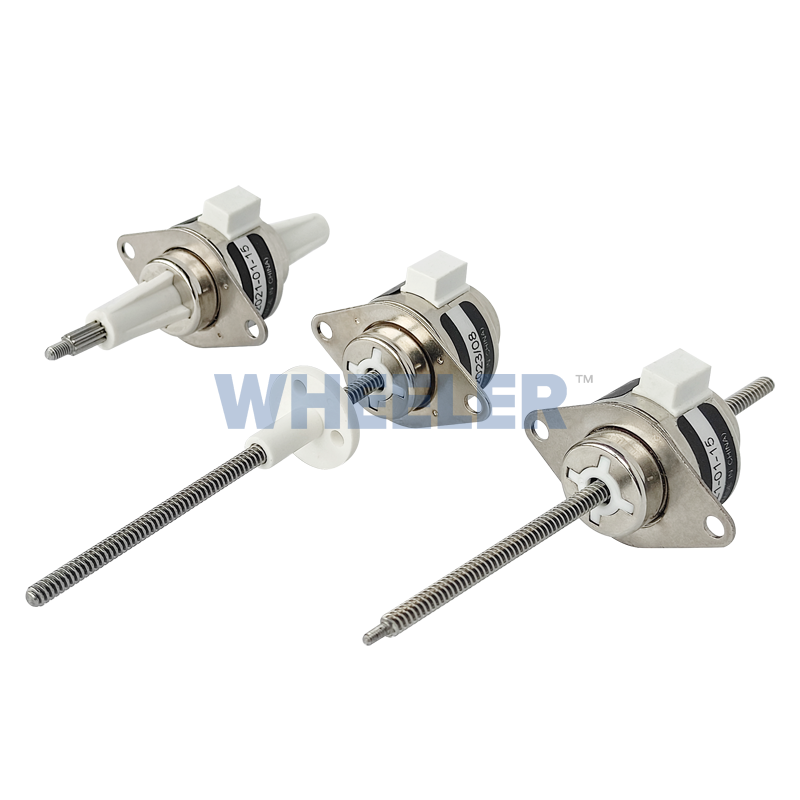

26000系列 永磁电机

图纸&数据下载

  • 产品规格
  • 产品尺寸

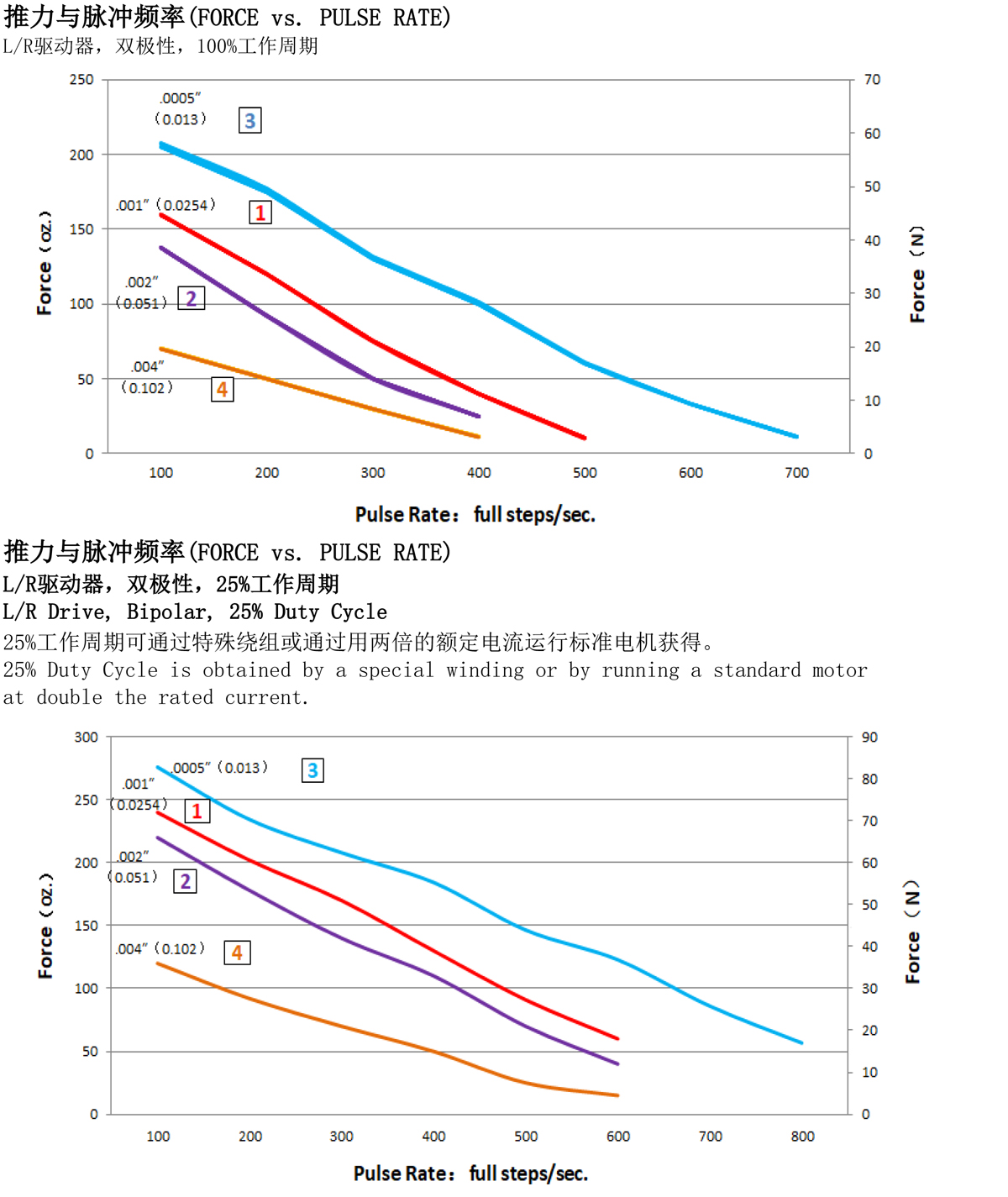

  • 推力曲线
  • 典型应用
  • 驱动&控制单元
  • Part No.   贯通轴式 26NF4(X)-V  26NE4(X)-V
    外驱轴式 26EF4(X)-V  26EE4(X)-V
    固定轴式 26CF4(X)-V  26CE4(X)-V
    极性 单位 双极性
    步进角度 7.5° 15°
    绕组电压 VDC 5 12 5 12
    电流/相位 A 0.385 0.16 0.385 0.16
    电阻/相位 Ω 13 72 13 72
    电感/相位 mH 10.6 60 10.6 48
    电源输入 Watts 3.85
    转子惯性 gc㎡ 1.07
    绝缘等级   B级(75°温升)
    重量 盎司(克) 1.74(49)
    绝缘电阻 20

    标准电机为B级,最高温度为130°C(F级为155°C)

    **单极驱动器比双极驱动器的推力小约30%。

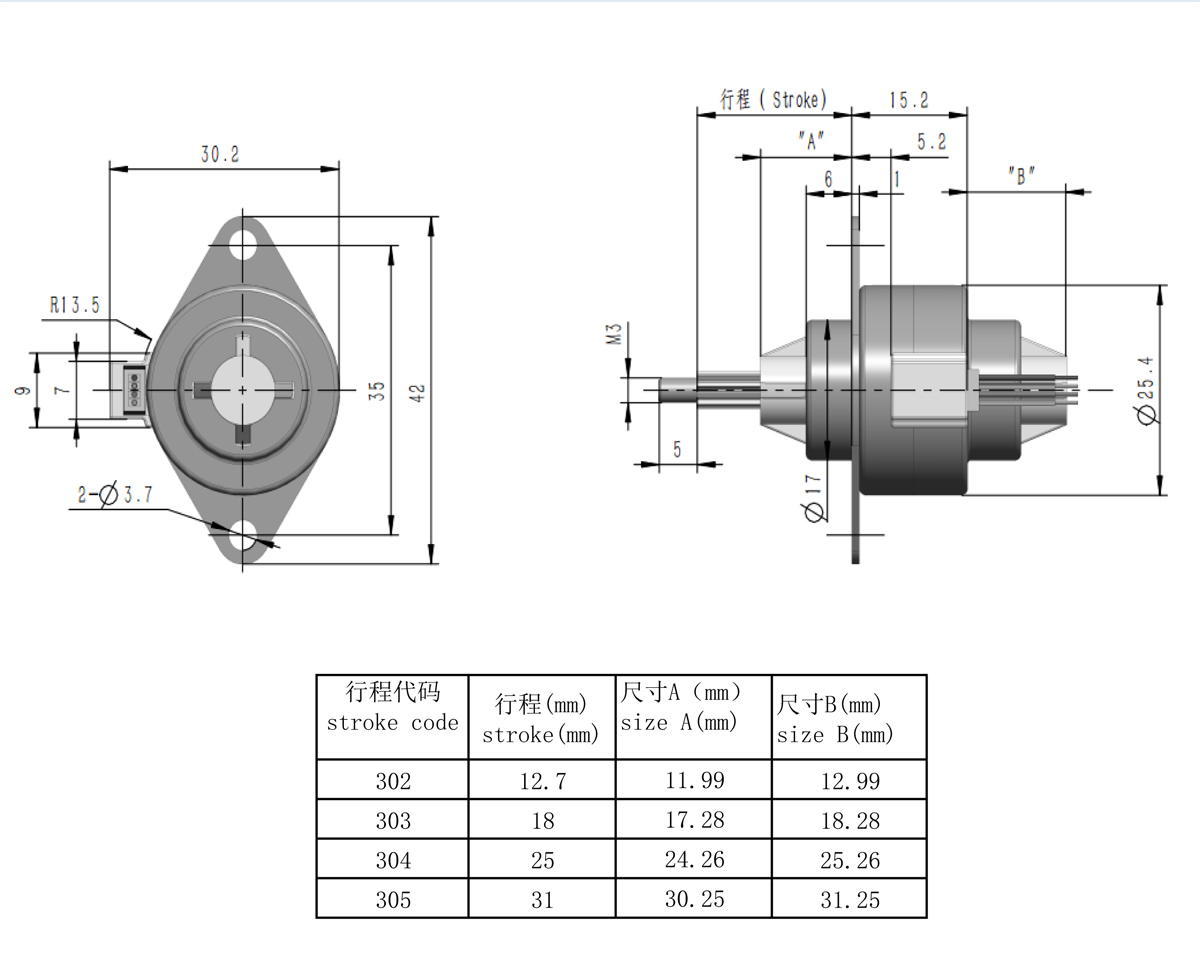

  • 固定轴式

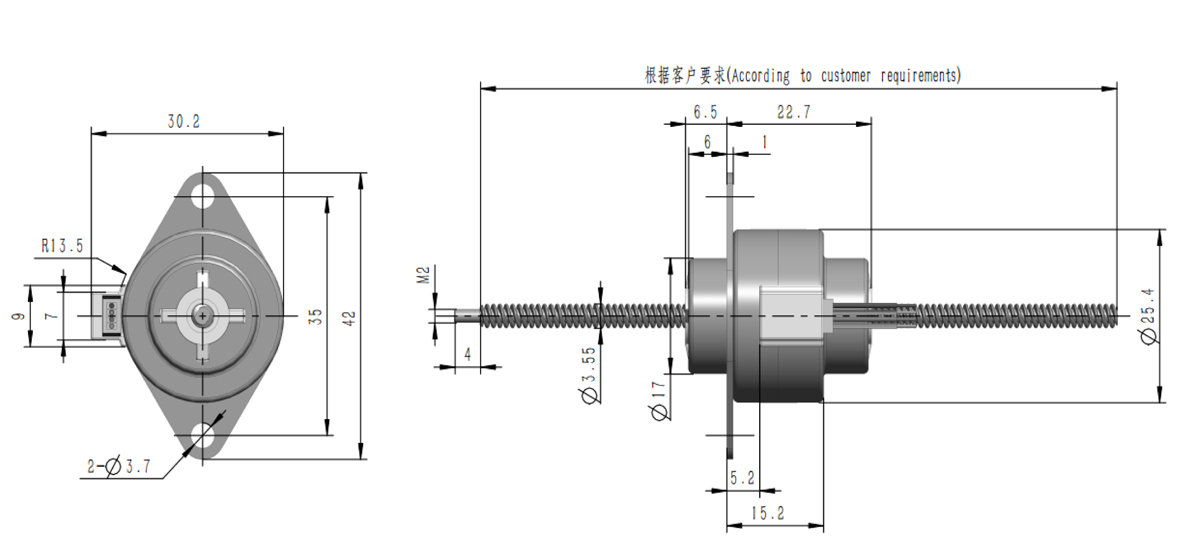

    贯通轴式

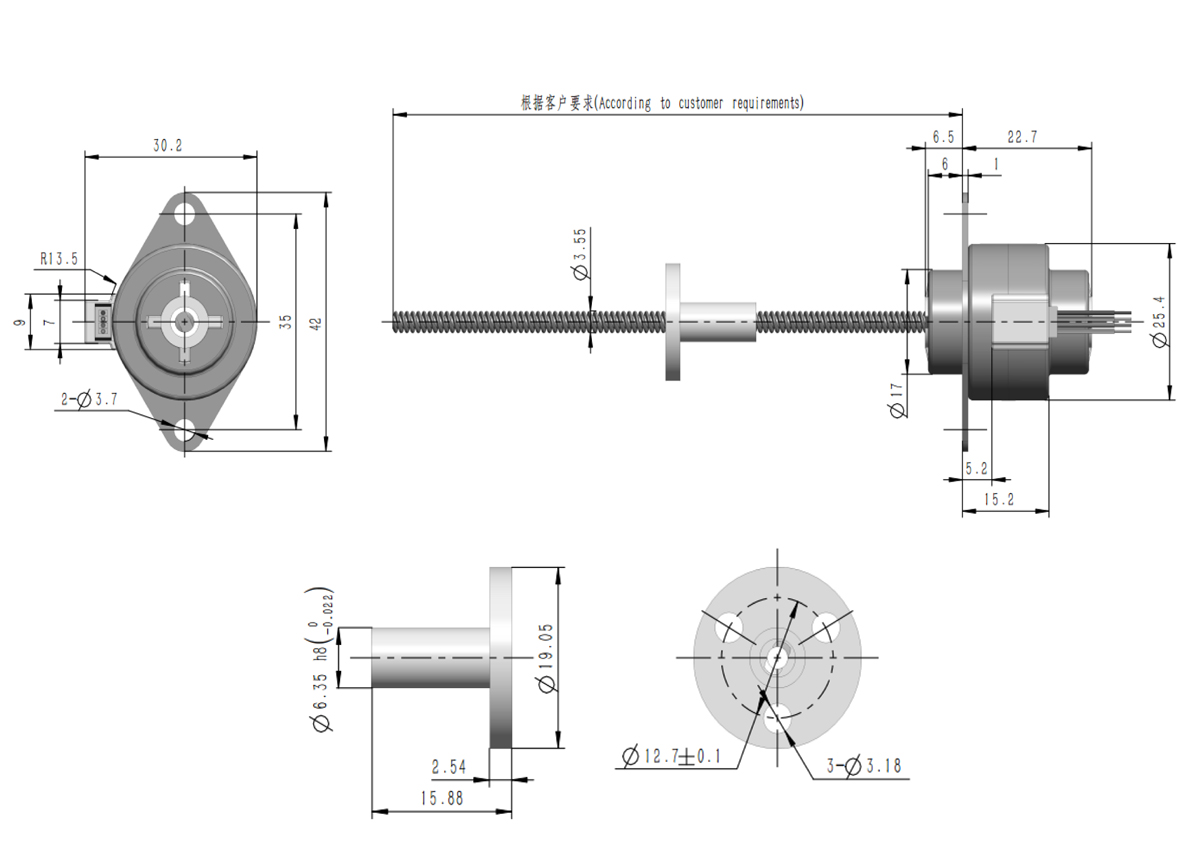

    外部驱动式

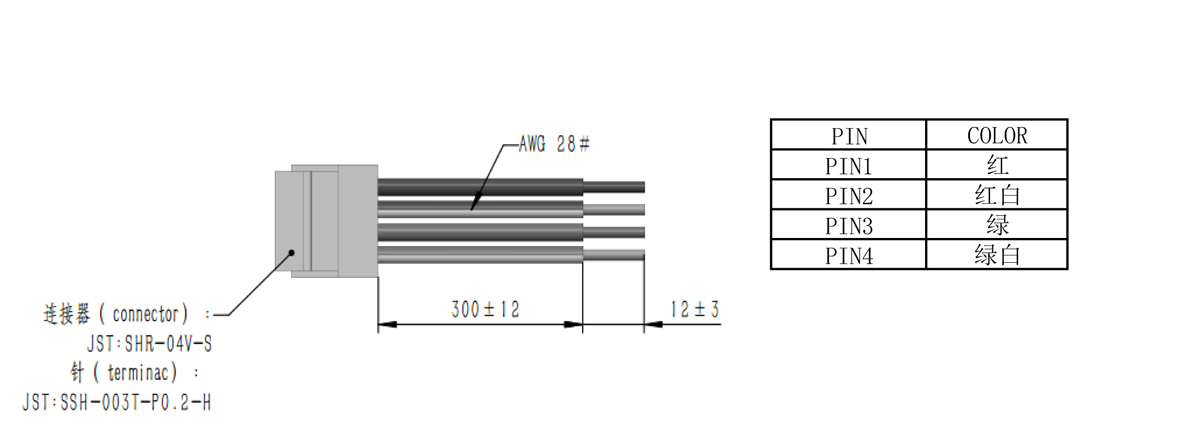

    电机引出线

  • 产品选型

    电机尺寸

    电机结构

    电机厚度

    引出线根数

    其他参数
