35000系列 SIZE14直线步进电机

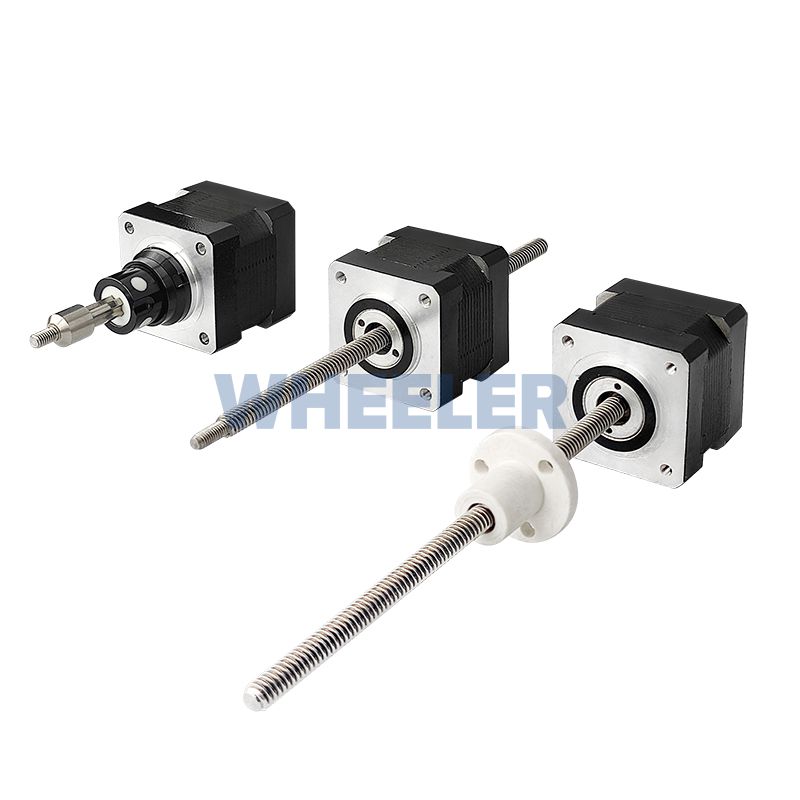

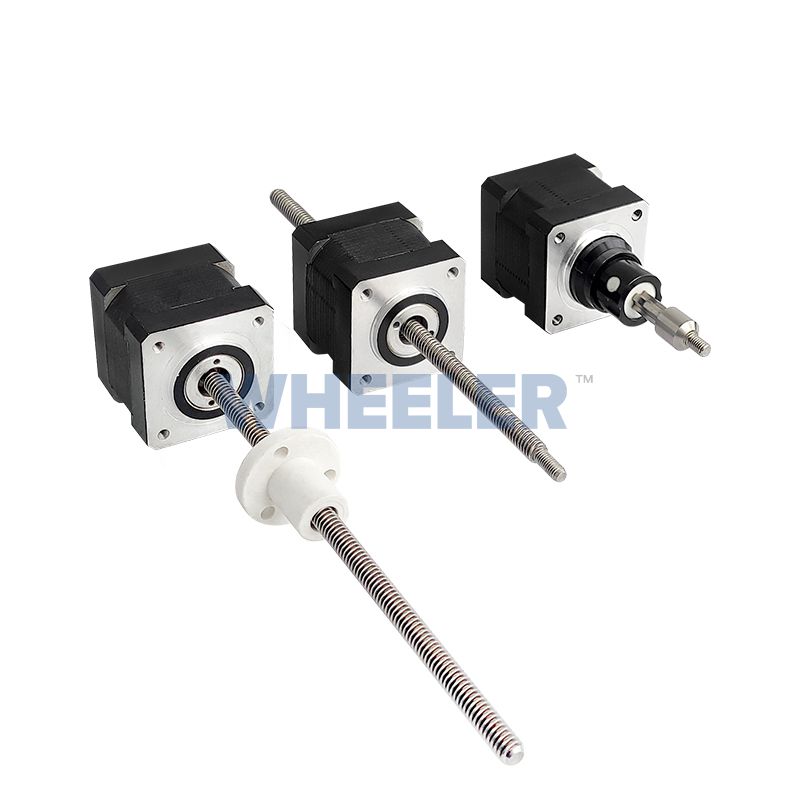

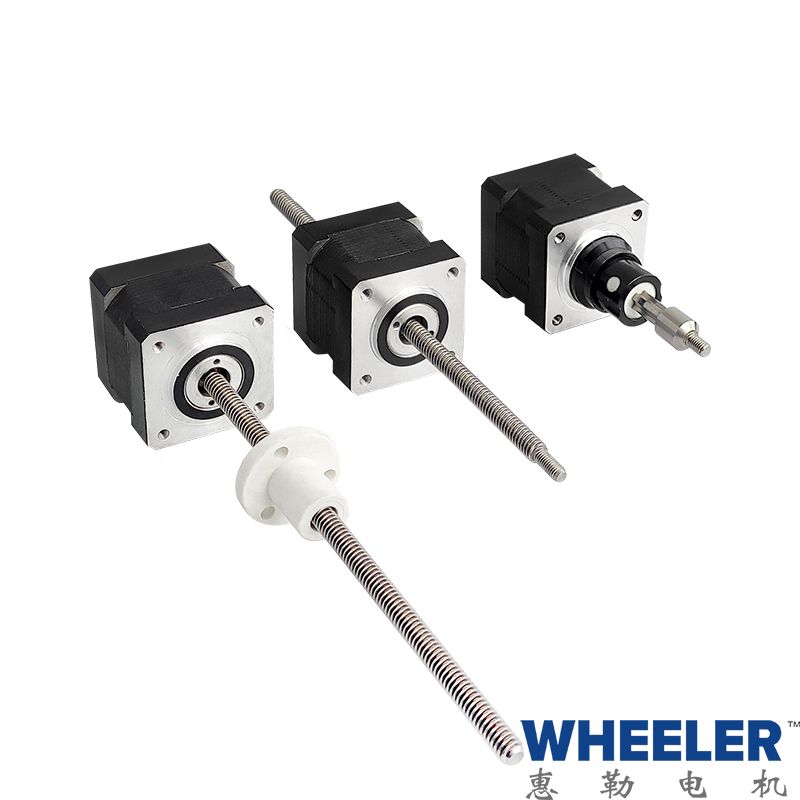

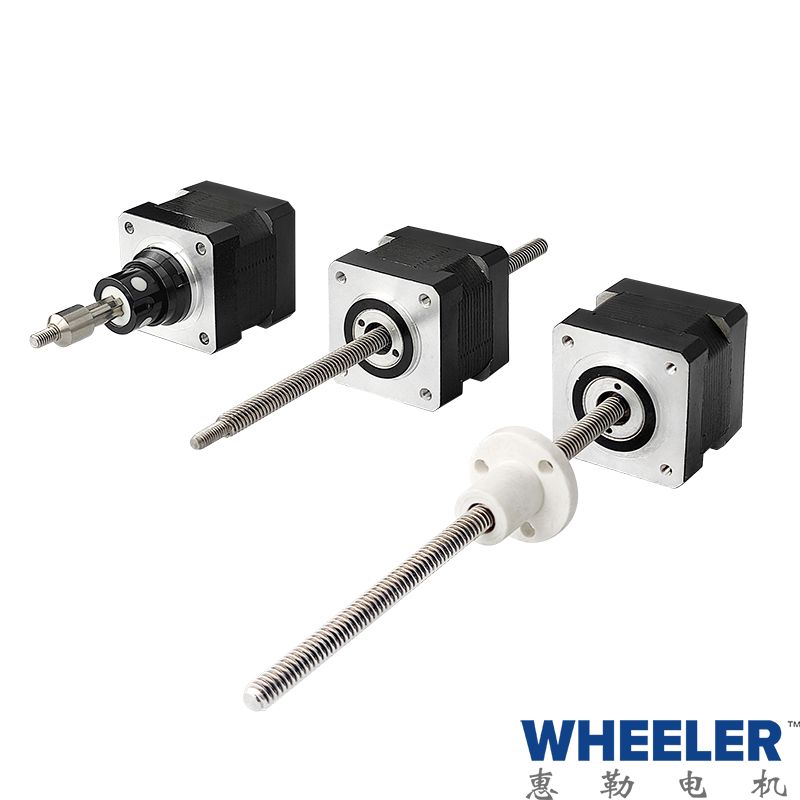

NEMA14(35mm)直性步进电机有3种结构可选,即固定轴式、贯通轴式和外部驱动式。
具有尺寸小,性能高,耐长久,噪音低,效率高等特点。螺母采用工程塑料,自润滑,免维护。
广泛应用于医疗设备、半导体处理、阀门控制、X-Y 工作台、手持式仪器或任何需要精确直线运动的地方。
提供多种电机长度,多种丝杆导程,多种丝杆行程供客户选择。
- 电机尺寸35mm,机身长度34.5mm和44mm
- 提供配套的驱动器和控制器

图纸&数据下载

  • 产品规格
  • 产品尺寸
  • 推力曲线
  • 典型应用
  • 驱动&控制单元
  • Size14 35000系列混合式直线步进电机(1.8°步距角)
    Part No. 固定轴式 35CA4(X)-V
    贯通轴式 35NA4(X)-V
    外部驱动式 35EA4(X)-V
    绕组类型 双极性
    额定电压 2.33V 5V 12V
    额定电流 1.25A 0.57A 0.24A
    每相电阻 1.86Ω 8.8Ω 50.5Ω
    每相电感 2.8mH 13mH 60mH
    功耗 5.7W
    温升 75°C
    重量 162g
    绝缘电阻 20MΩ

    标准电机的绝缘等级为B级,额定最高温度为130℃。特殊需求可咨询18015052878

    步长代码表:

    φ5.54 0.006096 1.2192 K φ6.35 0.0079375
    φ5.54 0.012192 2.4384 J φ6.35 0.015875
    φ5.54 0.024384 4.8768 Q φ6.35 0.03175
    φ5.54 0.048768 9.7536 R φ6.35 0.00635
    φ6.35 0.0635 12.7 Y φ6.35 0.0127
    φ6.35 0.127 25.4 Z φ6.35 0.042333
    φ8 0.01 2 AK φ8 0.02
    φ8 0.04 8 AE φ8 0.075
    φ8 0.06 12 AJ

    惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

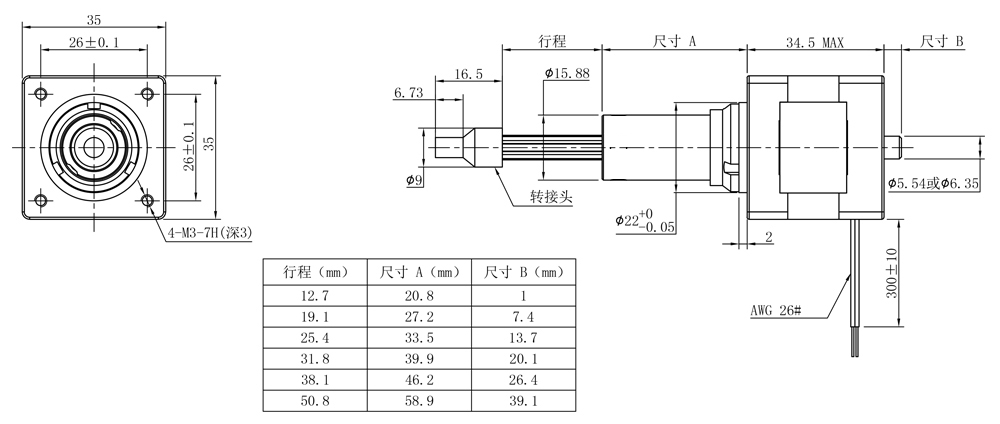

  • 固定轴式

    最大行程50.8mm

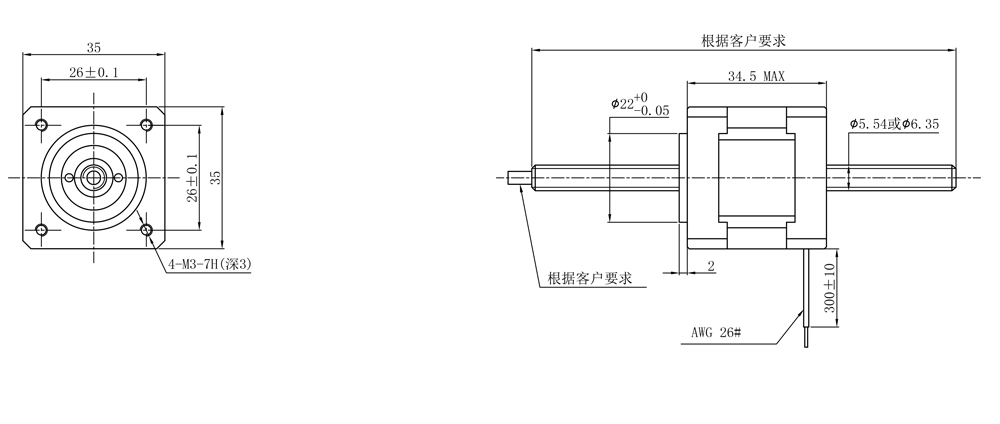

    贯通轴式

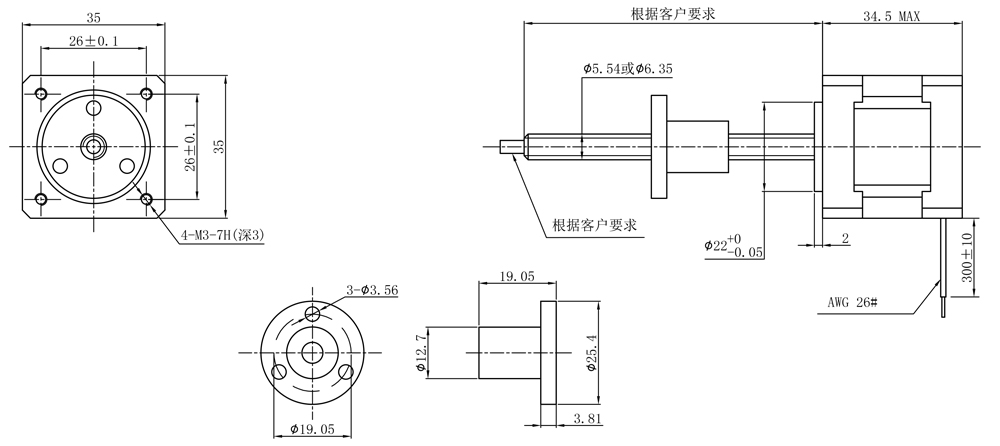

    外部驱动式

  • 35000系列 Size14电机的速度与推力曲线图

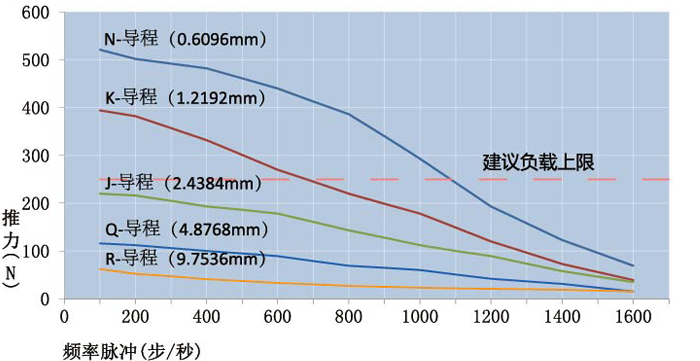

    双极·恒流斩波驱动·螺杆直径φ5.54

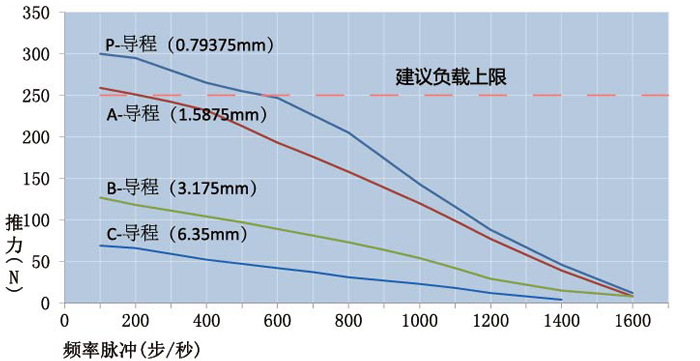

    双极·恒流斩波驱动·螺杆直径φ6.35

    以上斩波曲线在电机绕组电压2.33V和电源供电电压24V下作出的

  • 结构示意图

  • 驱动器WM416

    惠勒SC100控制器
